H 题 — 简易功率测量装置 ​

赛事:TI 杯 2018 年大学生电子设计竞赛联赛

组别:高职高专组

← 返回 2018 赛题


H题:简易功率测量装置(高职高专)

1.任务

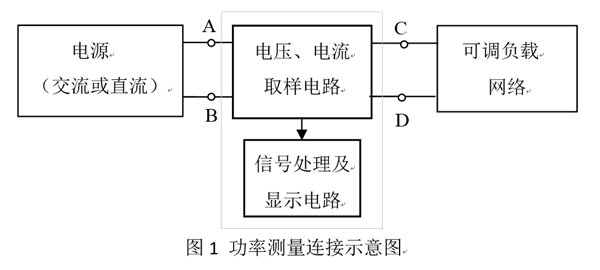

利用TI的MSP430F5529设计并制作一个简易功率测量装置(图1淡色相框内部分),用以测量交流或直流电源负载上的功率,并实时数字显示该功率值。功率测量连接示意图如图1所示,图中A、B、C和D分别为四个测试端点。“信号处理及显示电路”部分可单独由外加电源供电。交流电源可采用带功率输出的信号源,负载电阻可采用额定功率大于1W的可变电阻。

H 题配图

2.要求

(1)负载为纯电阻,采用直流供电,电源电压在200 mV~5V时,调整负载电阻,能测量40mW~1W负载功率,误差小于1%。 (18分)

(2)负载为纯电阻,采用50Hz正弦交流供电,电源电压有效值在1V~5V时,调整负载电阻,能测量40mW~500mW负载功率,误差小于5%。 (18分)

(3)该装置能自动识别交流、直流供电,并自动选择量程。 (20分)

(4)负载为纯电阻,采用直流供电。电源电压在200 mV~30V时,调整负载电阻,能自动测量40mW~1W负载功率,误差小于1%。 (12分)

(5)负载为1000μF电解电容与电阻串联的网络,采用50Hz正弦交流供电。电源电压有效值在1V~5V时,调整负载电阻,能测量40mW~500mW负载有功功率,测量误差小于5%。 (12分)

(6)尽量降低“功率取样电路”网络自身的功耗,减少其接入电路对被测电路的影响。 (20分)

(7)设计报告: (20分)

项目主要内容满分
方案论证比较与选择,方案描述3
理论分析与计算系统相关参数设计5
电路与程序设计系统组成,原理框图与各部分的电路图,系统软件与流程图5
测试方案与测试结果测试结果完整性,测试结果分析5
设计报告结构及规范性摘要,正文结构规范,图表的完整与准确性。2
总分20

3.说明

(1) 正弦交流供电装置可采用功率型信号放大器。

(2) 测试中A、B、C和D四个端子不能改变或调整,测试过程中不能手动更换取样电路。C和D两个端子预留鳄鱼夹子,以便更换负载。

(3) 实际功率可通过用两块4位半数字万用表同时测量负载电阻上的电压电流计算得出。

(4) 如第(3)项未完成,则以后内容不测。


赛题内容版权归全国大学生电子设计竞赛组织委员会所有,此处仅供学习参考。
