课件版 · 半小时学完单片机基础
🖥️ 课件版 — 幻灯片大图预览版，适合快速翻阅、概览知识体系框架。
52:19电赛零基础AI+速通，一个视频学完单片机。GPIO PWM ADC TIM IRQ I2C SPI UART WDG DMA【BA】
零基础入门单片机，半小时速通GPIO、PWM、ADC、UART、I2C、SPI等核心外设功能

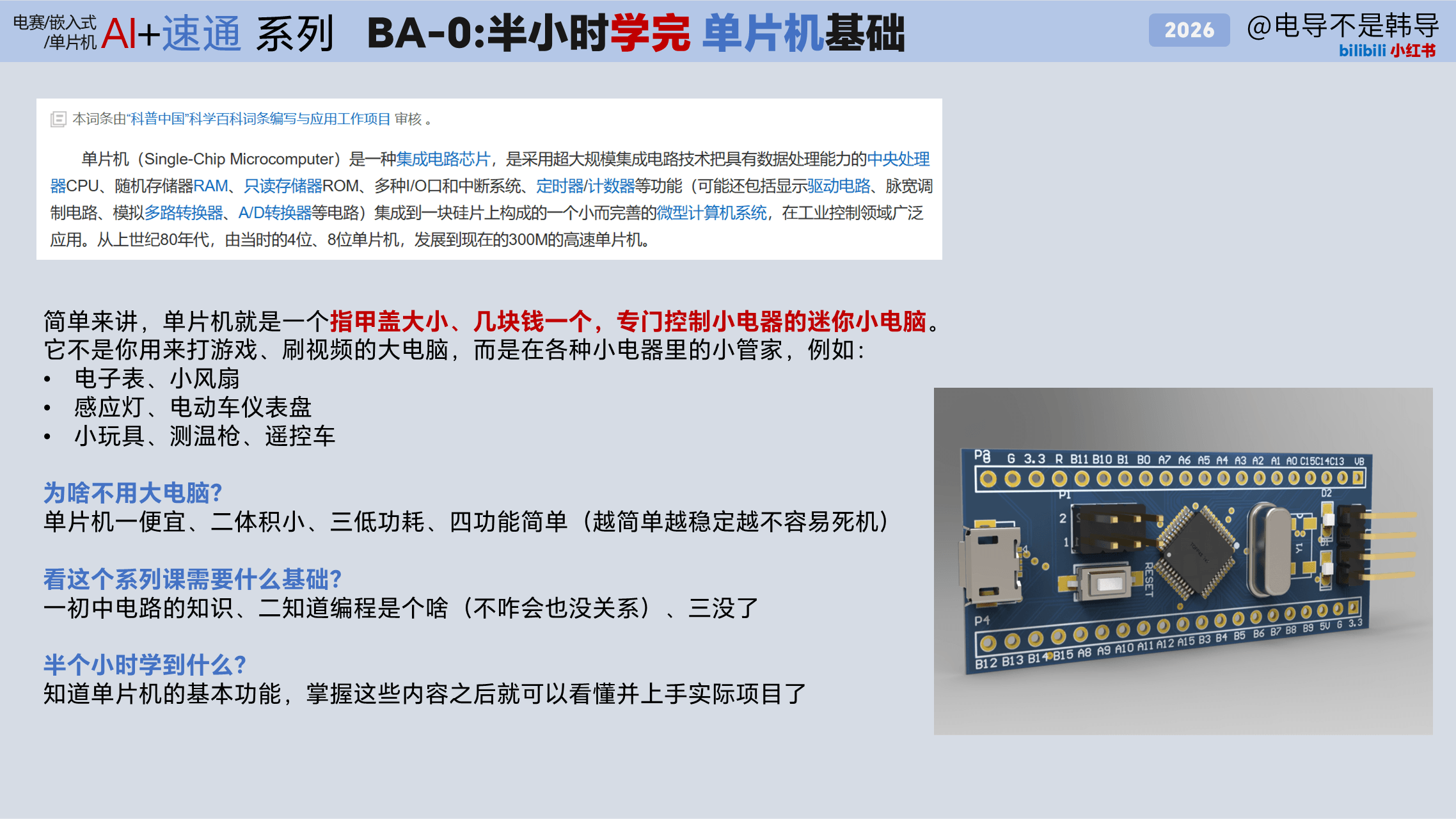

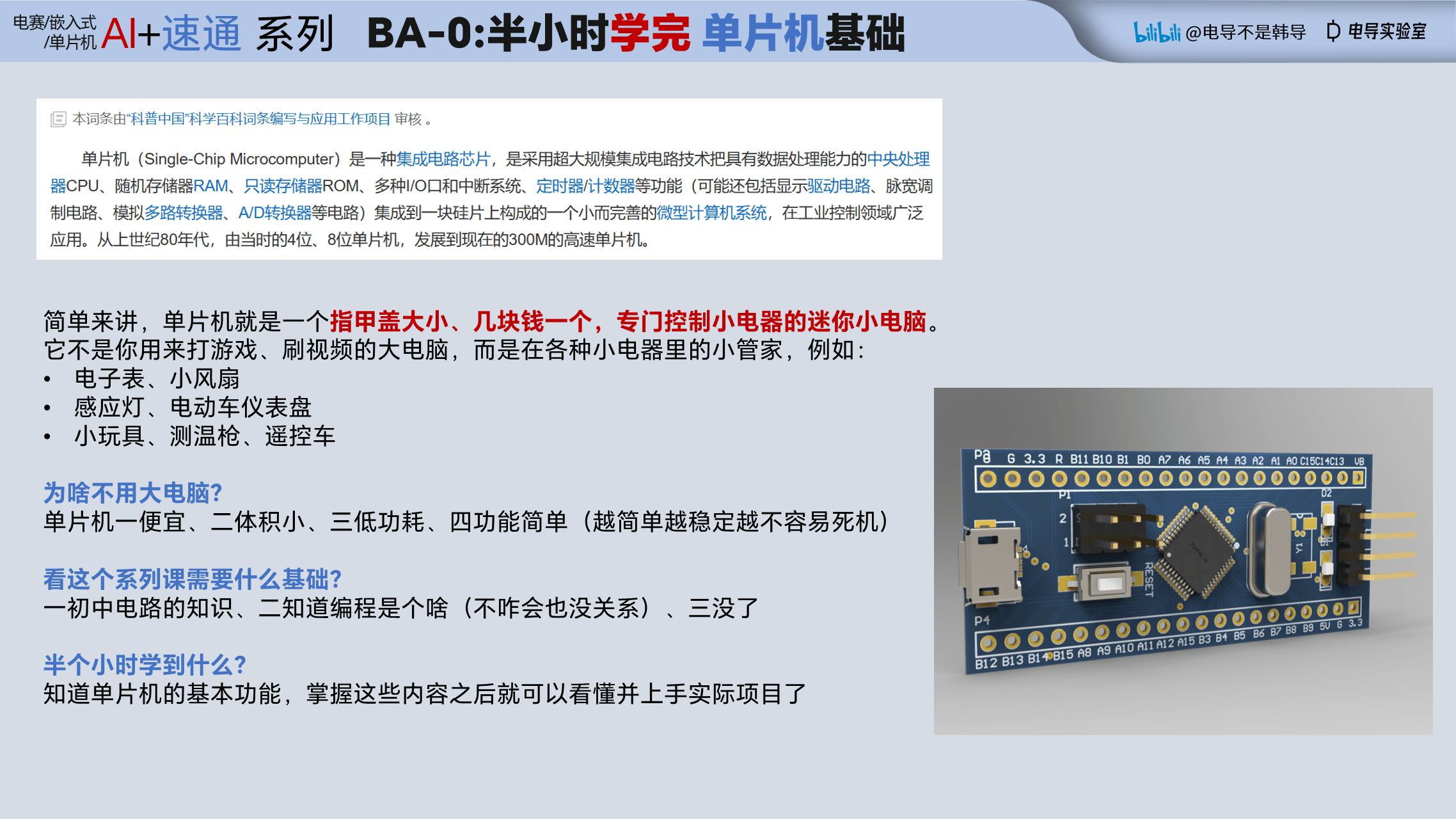

BA-0：单片机基础
核心要点：
- 单片机 = 指甲盖大小的迷你小电脑，专控制小电器
- 优势：便宜、体积小、低功耗、稳定不易死机
- 前置要求：初中电路知识 + 基础编程认知
- 学习目标：搞懂引脚外设功能，看懂并上手实际项目

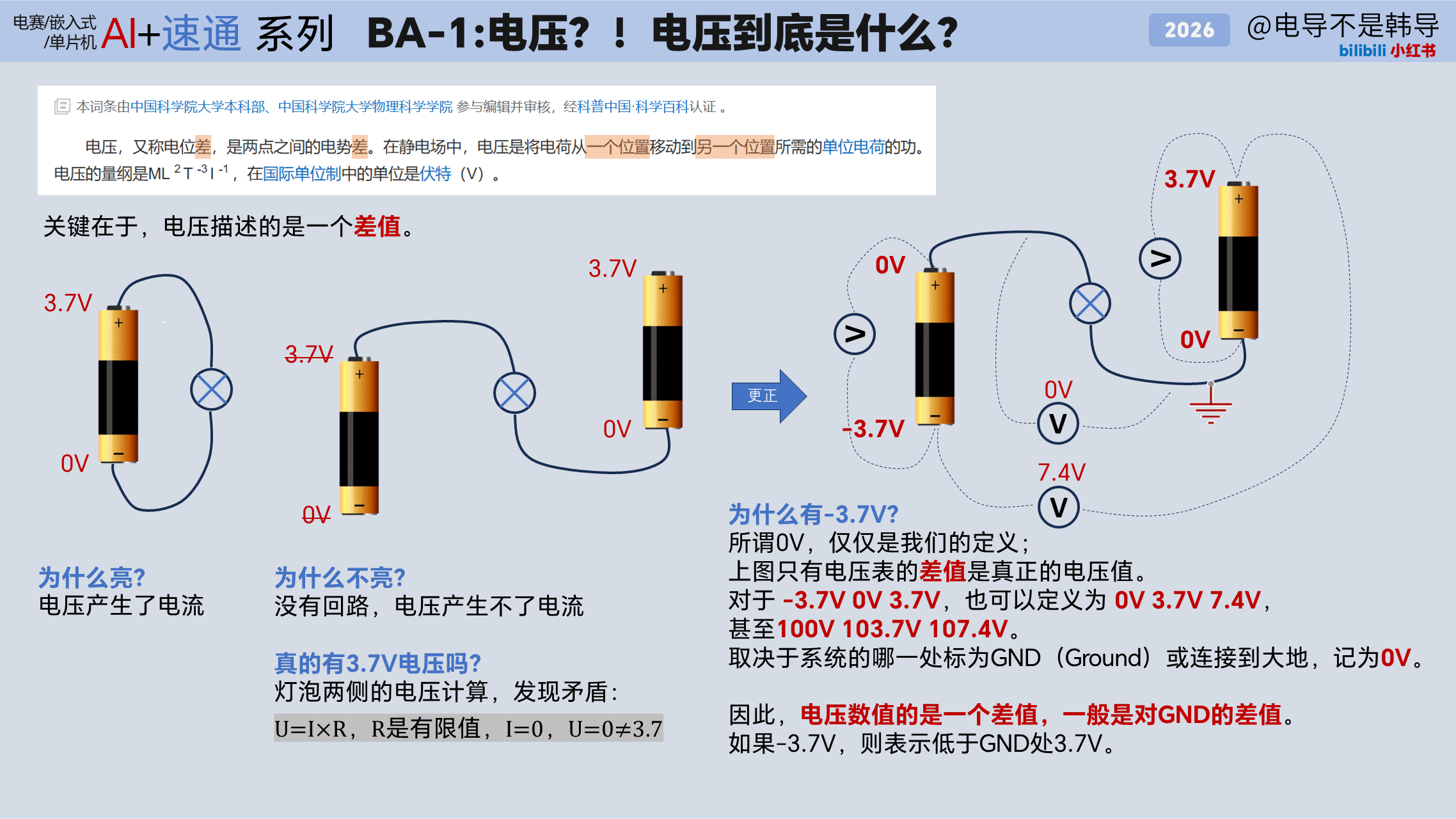

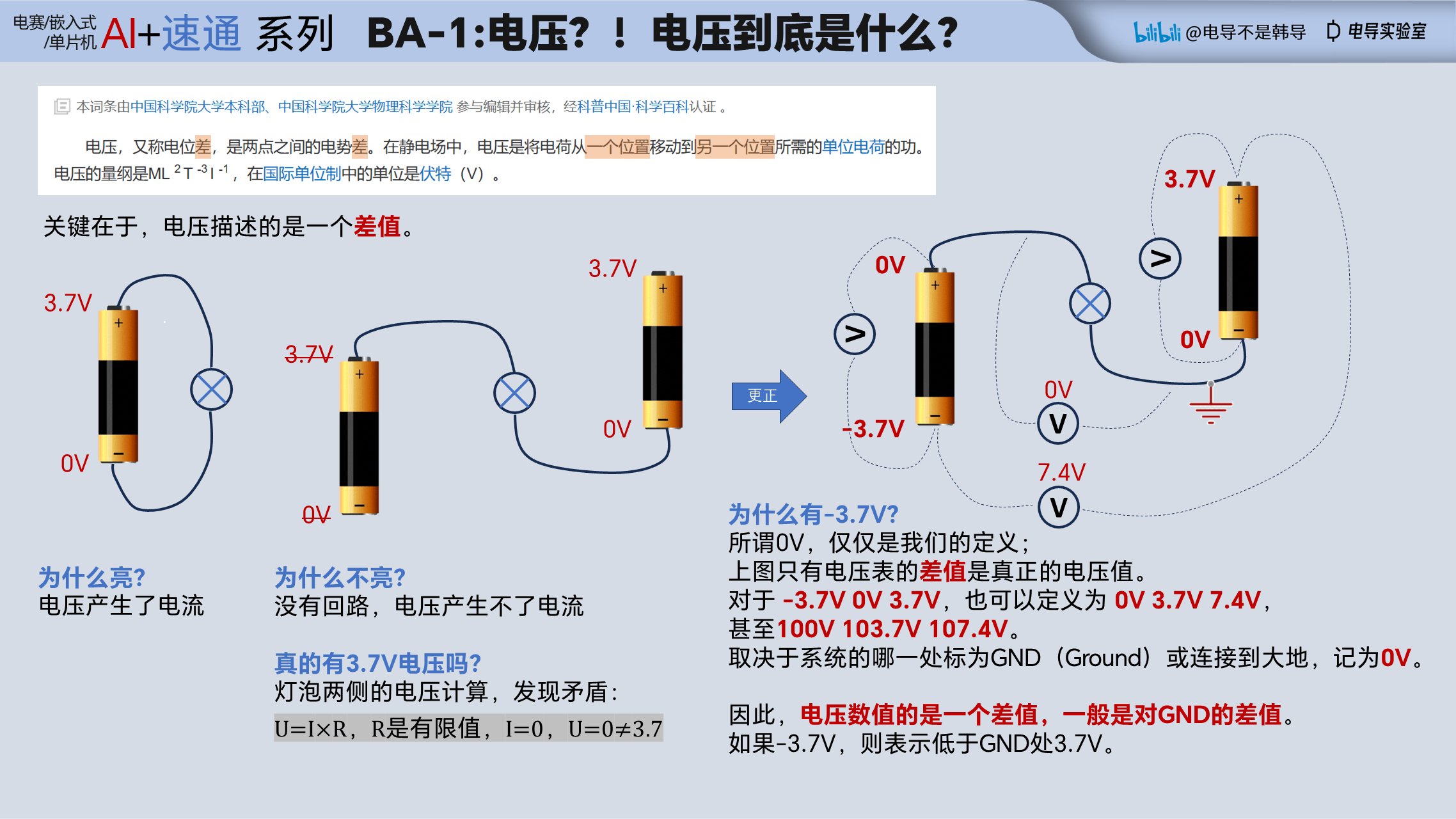

BA-1：电压？！电压到底是什么？
核心要点：
- 电压 = 电位差，核心本质是 差值
- 0V 是人为定义的参考电位（GND）
- 电压数值默认是对 GND 的差值，负电压表示低于 GND
- 没有回路就没有电流

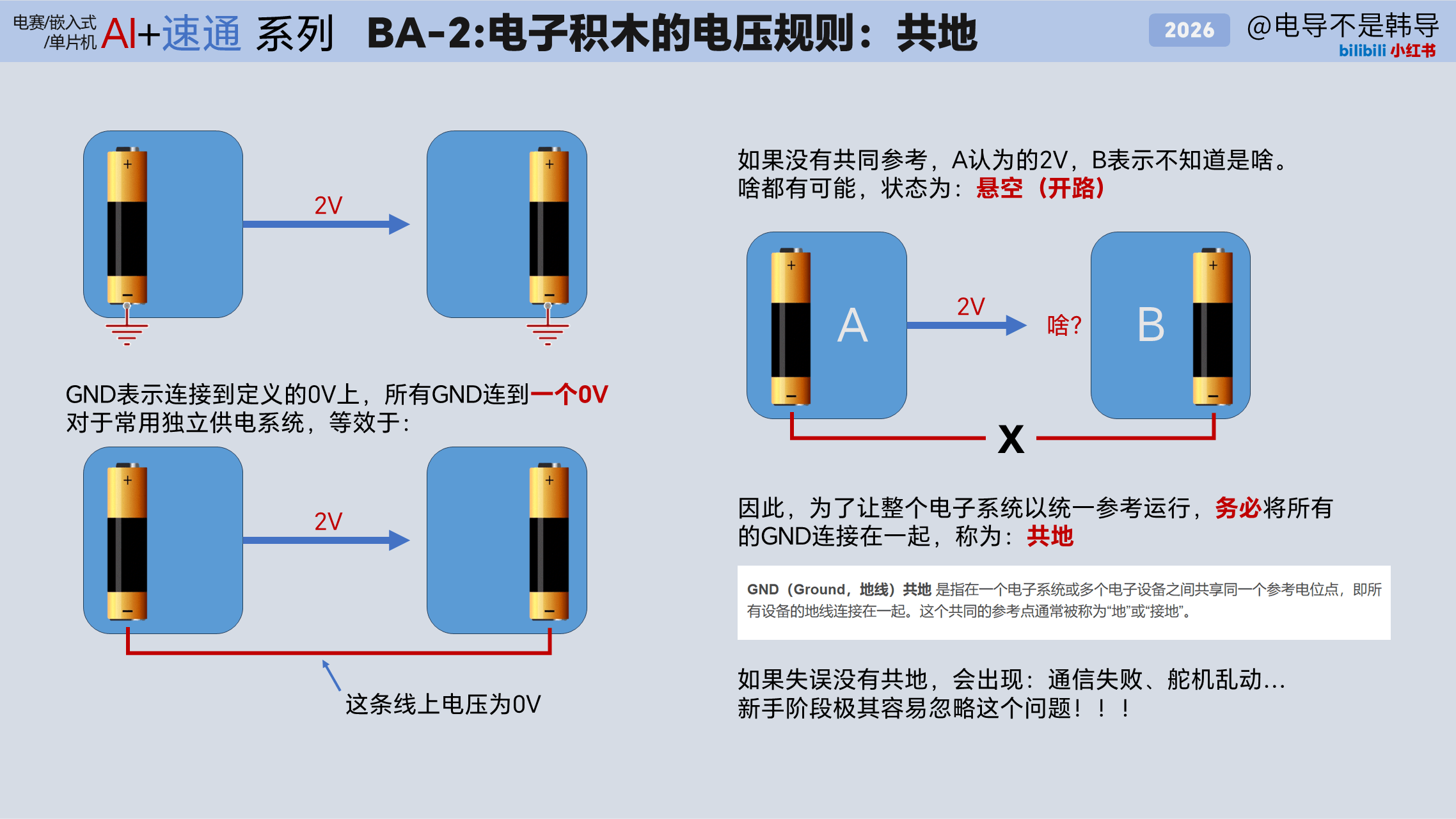

BA-2：电子积木的电压规则：共地
核心要点：
- 所有 GND 连接到 同一个 0V
- 无共地 → 信号悬空、通信失败、舵机乱动
- 新手最易忽略的核心问题

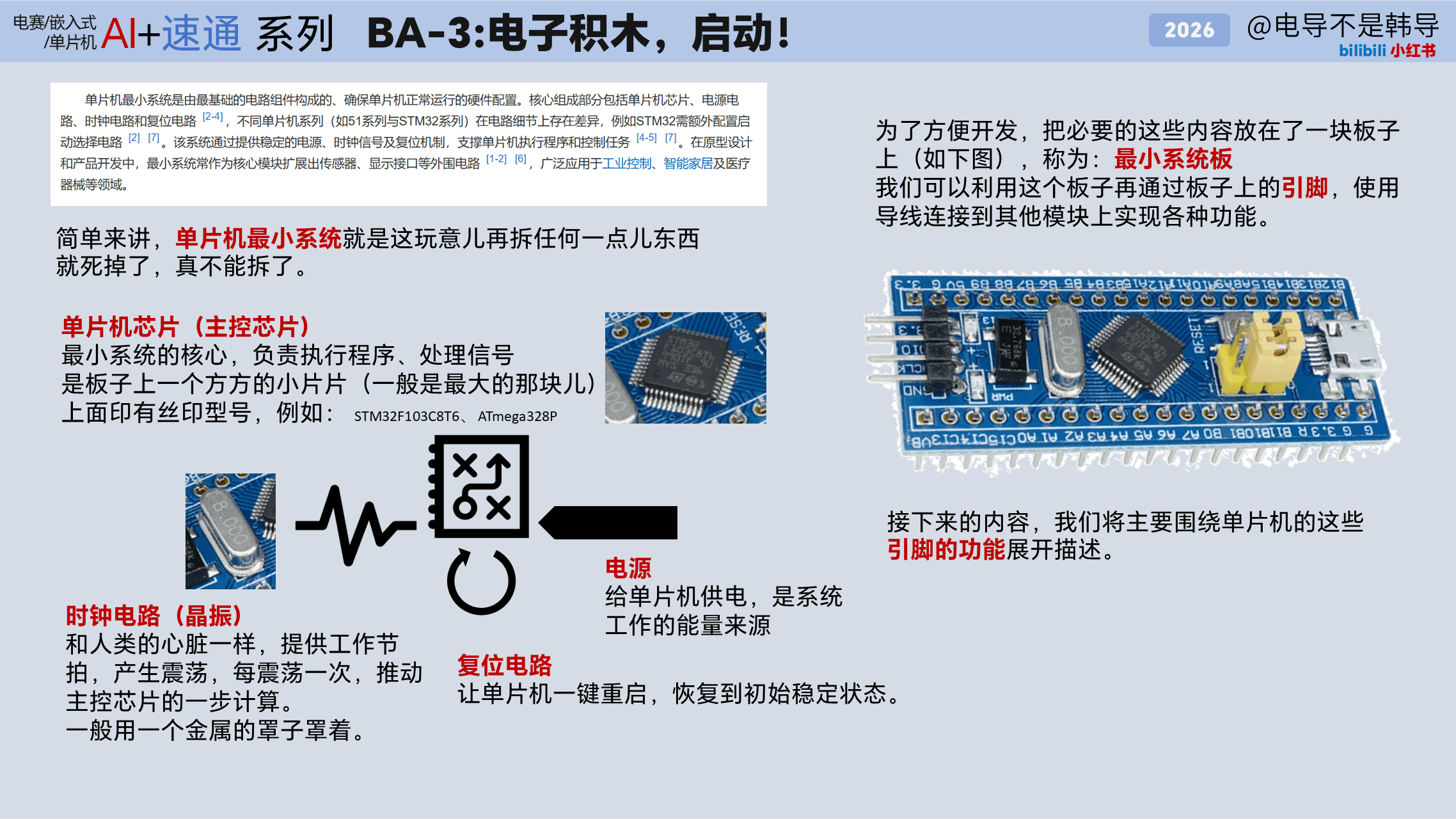

BA-3：电子积木，启动！
核心要点：
- 最小系统 = 不能再精简的必备硬件：主控芯片 + 电源 + 时钟 + 复位
- 最小系统板 = 集成以上全部，通过引脚外接模块
- 后续所有功能都围绕 引脚功能 展开

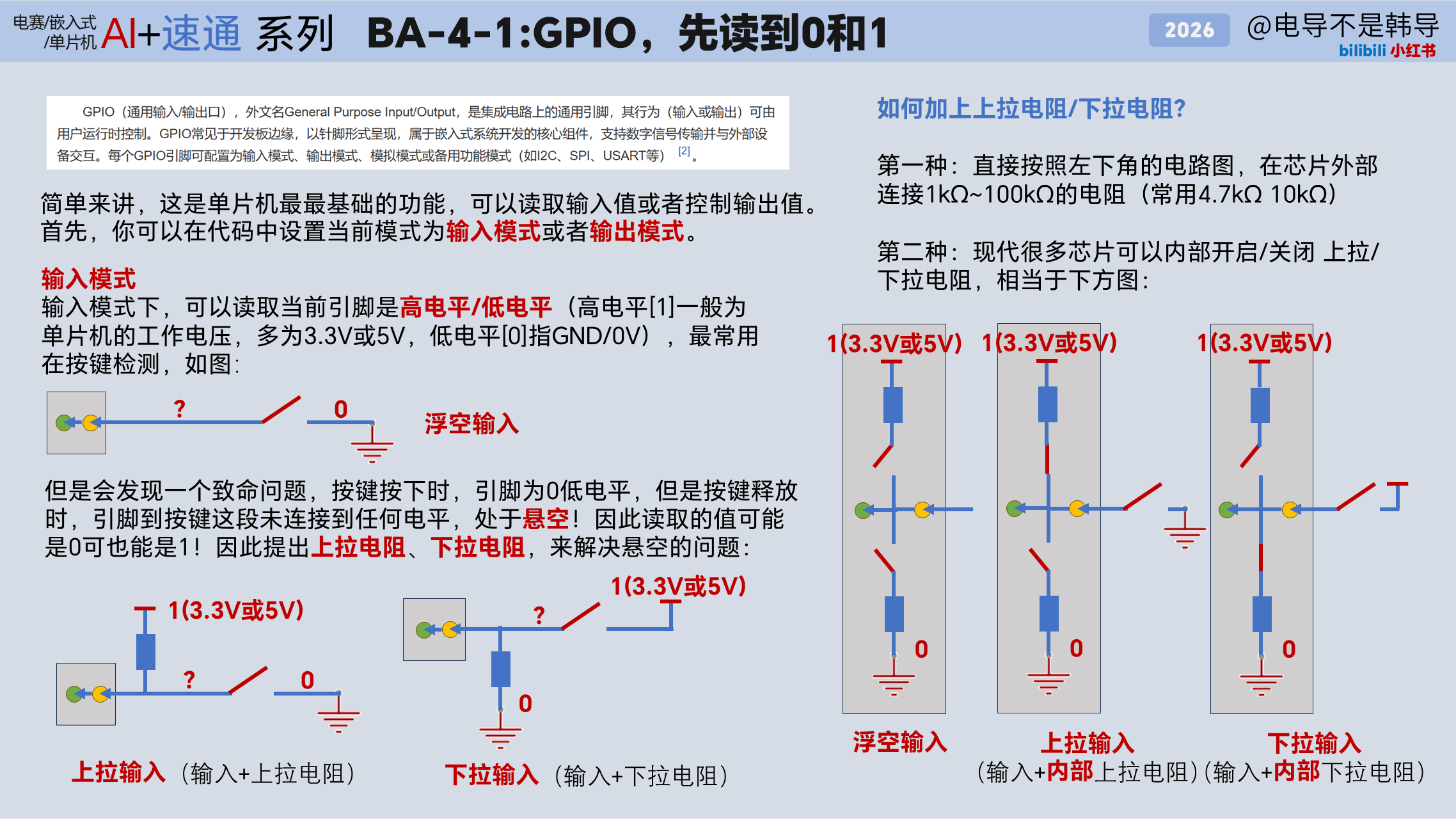

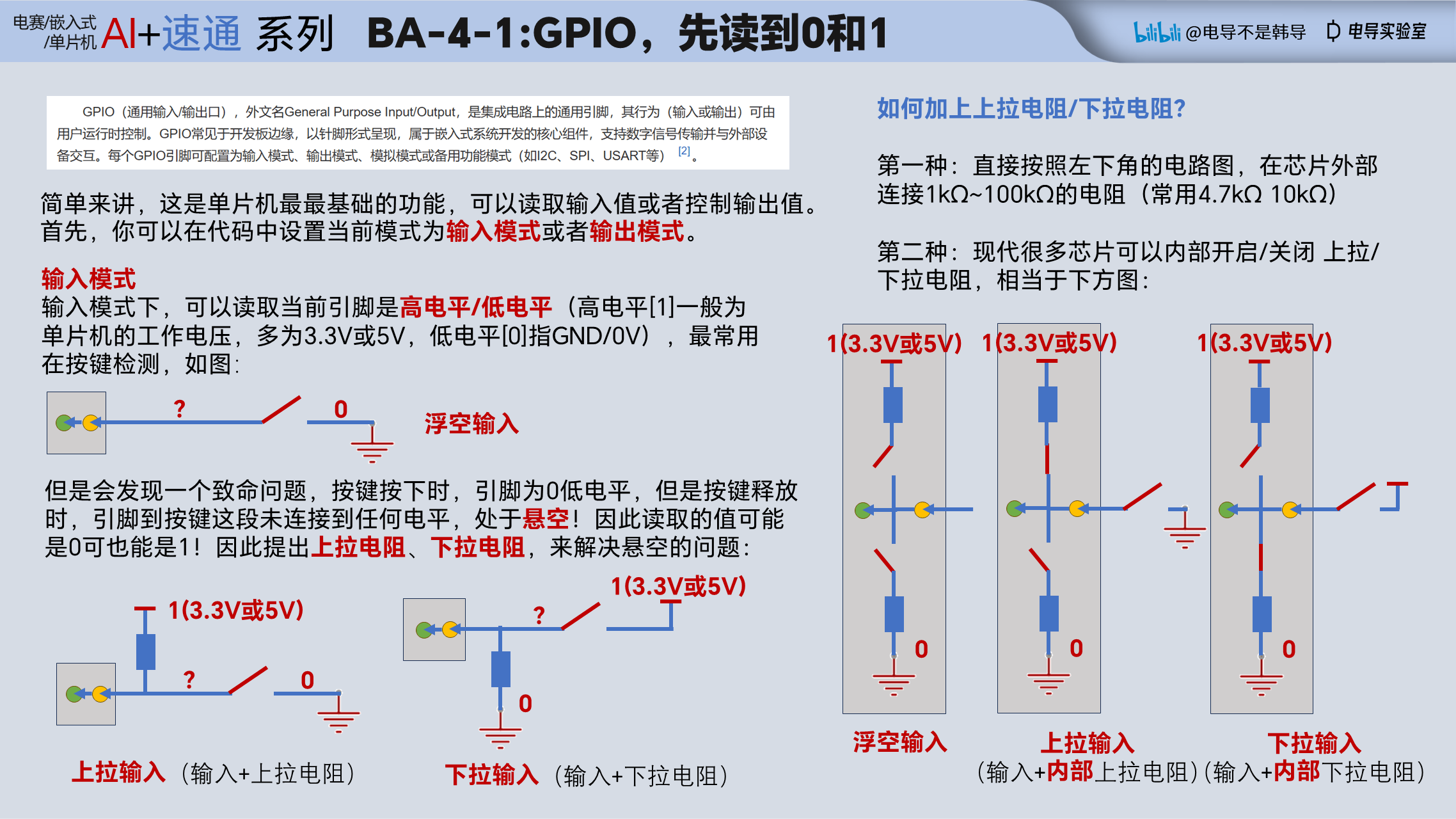

BA-4-1：GPIO，先读到 0 和 1
核心要点：
- GPIO = 通用输入输出口，可配置为输入或输出模式
- 输入模式：读取引脚高电平（1）/低电平（0）
- 悬空问题：按键释放时引脚无固定电平，值随机
- 解决方案：上拉电阻 / 下拉电阻（外部或芯片内部）

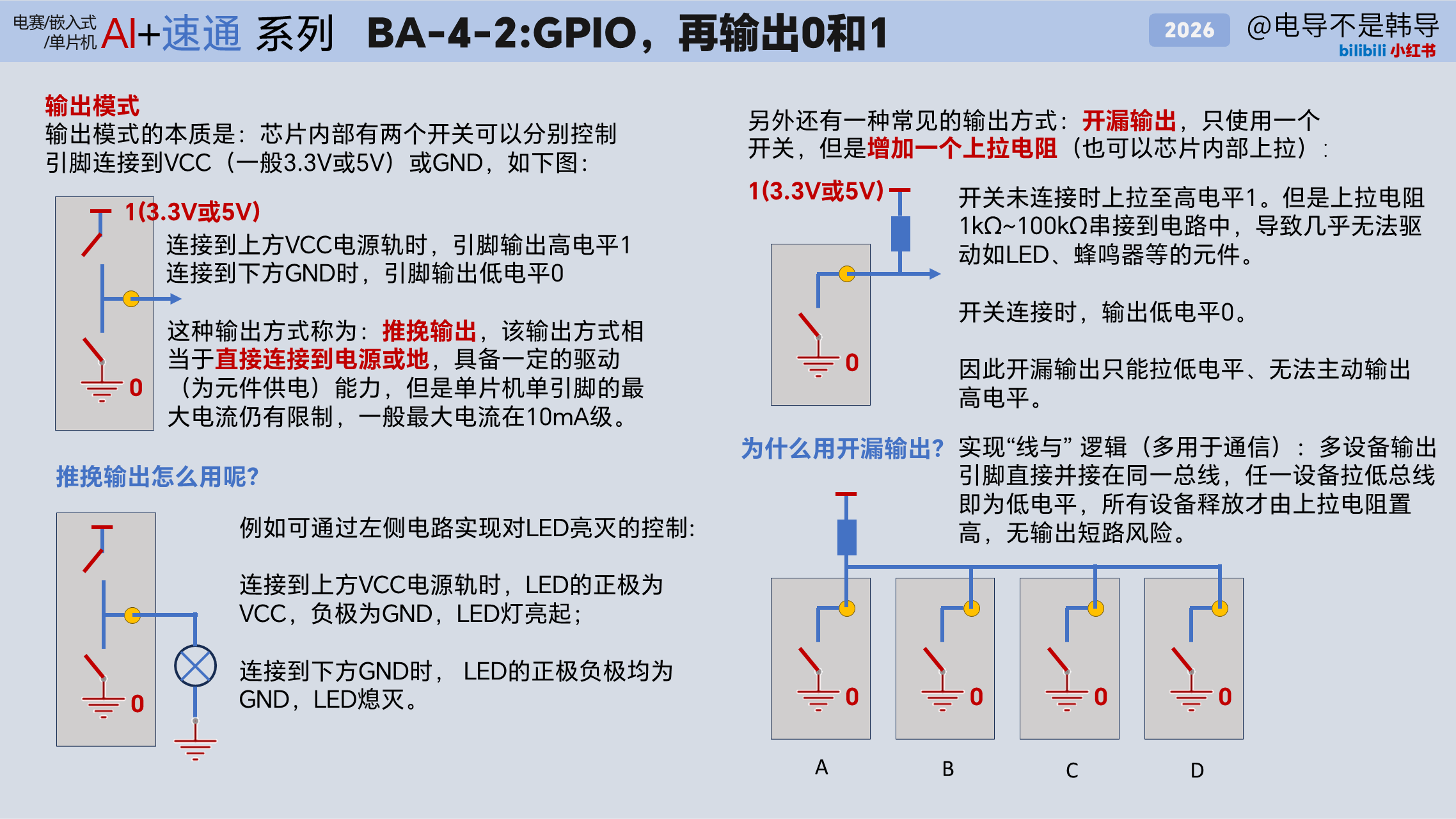

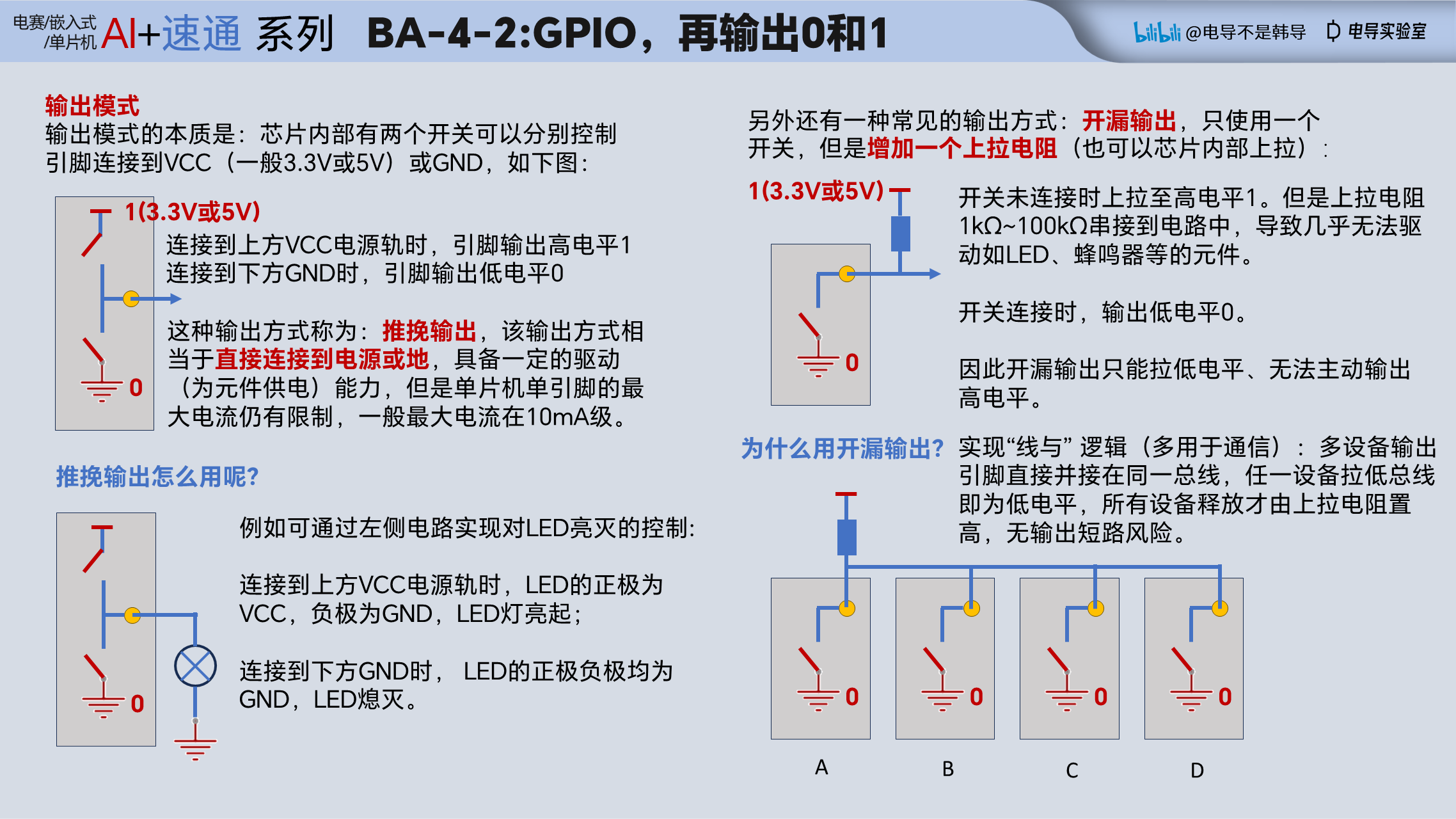

BA-4-2：GPIO，再输出 0 和 1
核心要点：
- 推挽输出：两个开关分别连 VCC/GND，直接输出高低电平，有驱动能力（~10mA）
- 开漏输出：仅开关连 GND，需上拉电阻才能输出高电平，只能拉低、无法主动拉高
- 开漏优势：实现"线与"逻辑，多设备并接无短路风险

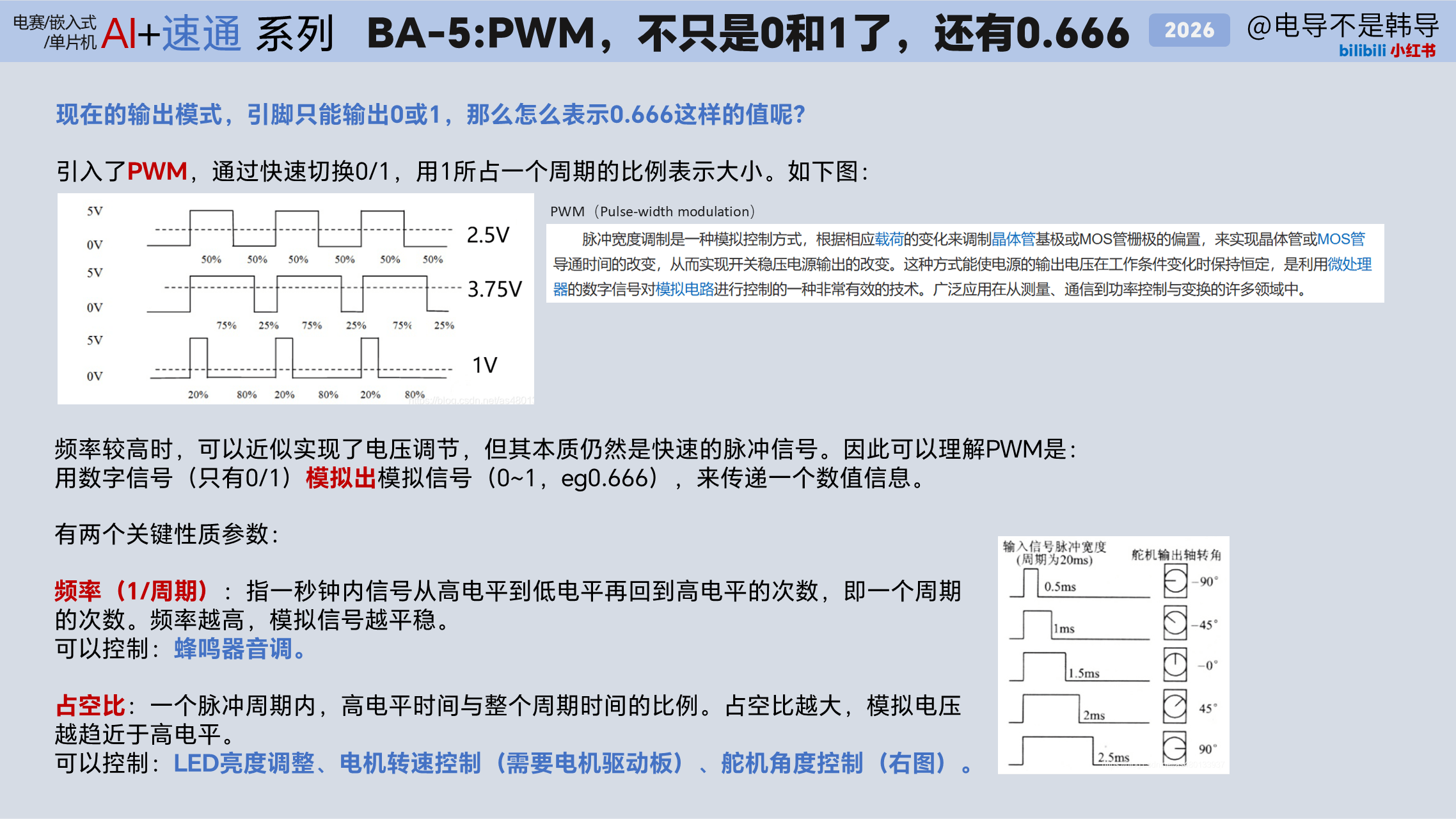

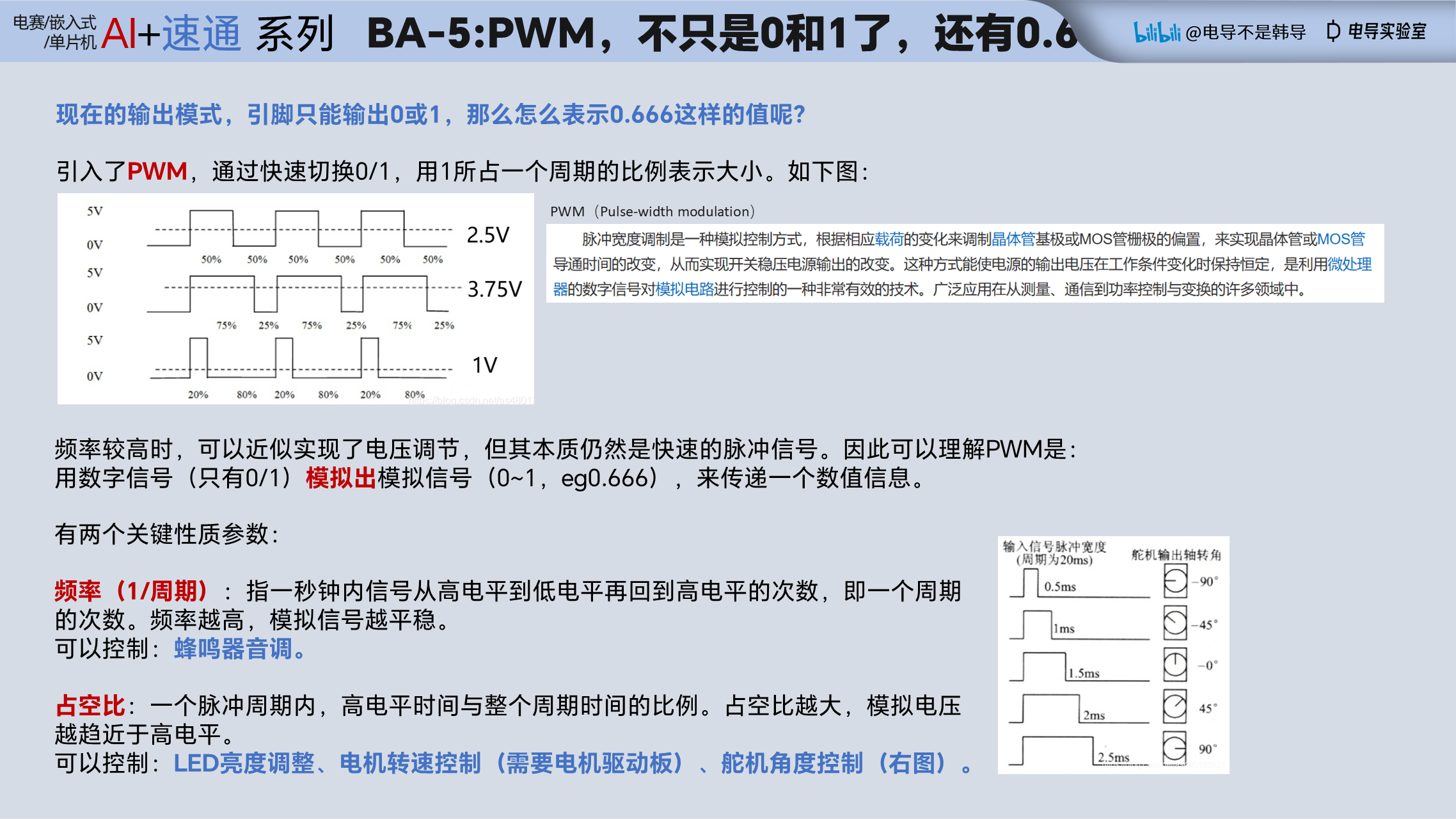

BA-5：PWM，不只是 0 和 1 了，还有 0.666
核心要点：
- PWM = 脉冲宽度调制，用数字信号模拟连续模拟量
- 频率：周期次数，越高信号越平稳（控制蜂鸣器音调）
- 占空比：高电平占比，越大越接近高电平（控制 LED 亮度、电机转速、舵机角度）

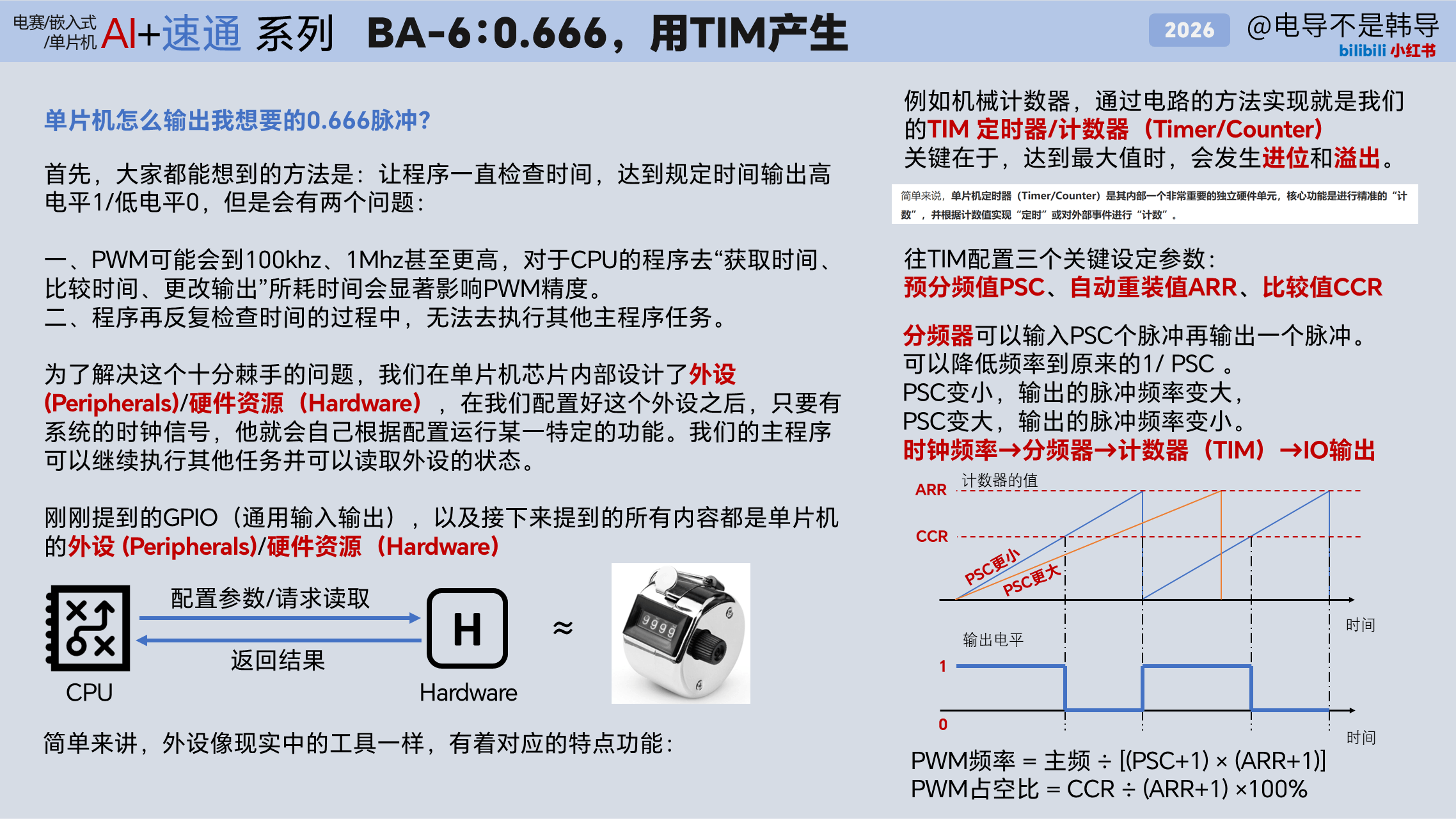

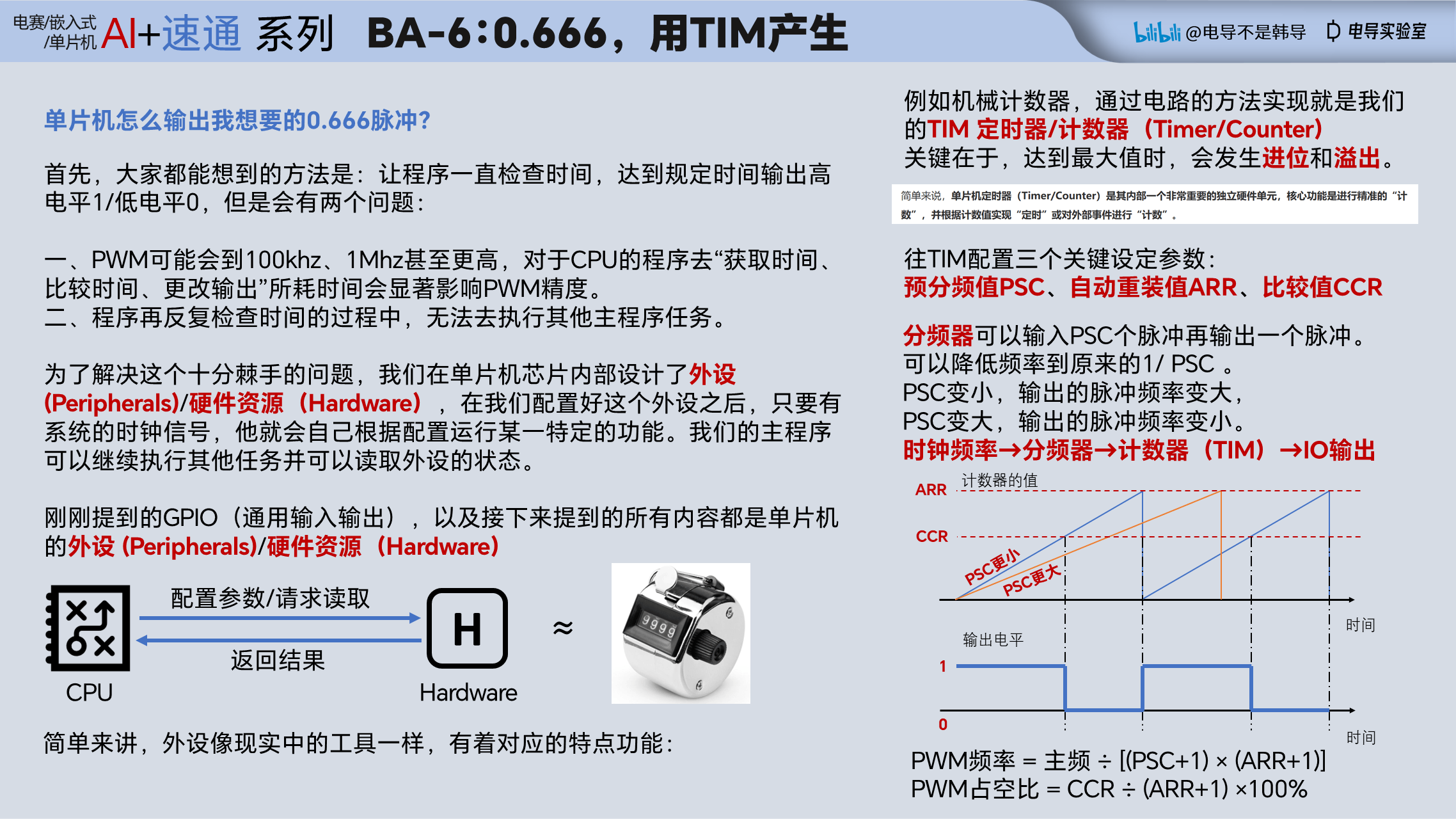

BA-6：0.666，用 TIM 产生
核心要点：
- 外设：芯片内部独立硬件单元，配置后可自主运行，不占 CPU
- TIM 定时器/计数器：精准计数、定时
- 三大参数：PSC（预分频）、ARR（自动重装值）、CCR（比较值）
- PWM 频率 = 主频 ÷ [(PSC+1) × (ARR+1)]
- PWM 占空比 = CCR ÷ (ARR+1) × 100%

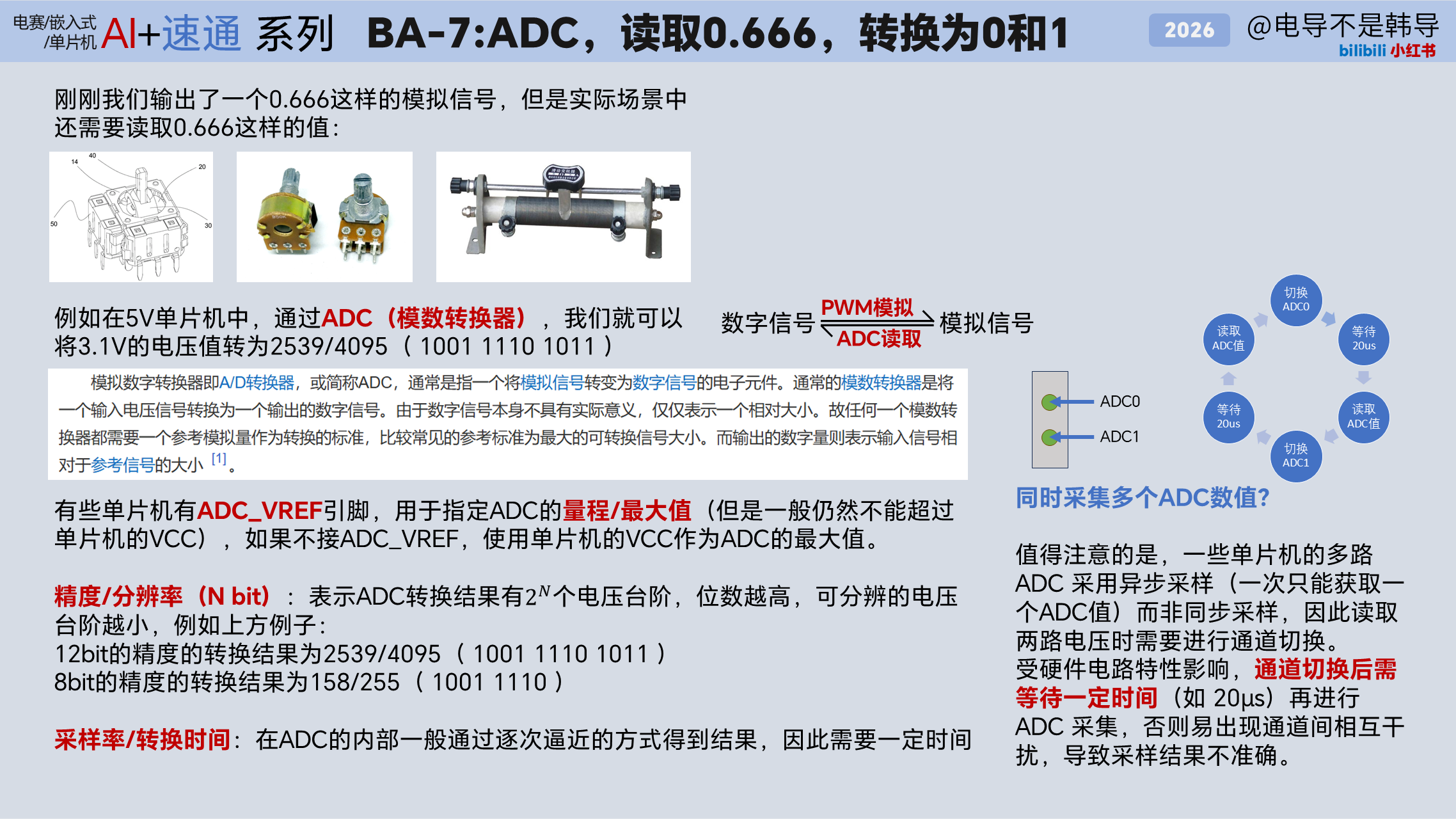

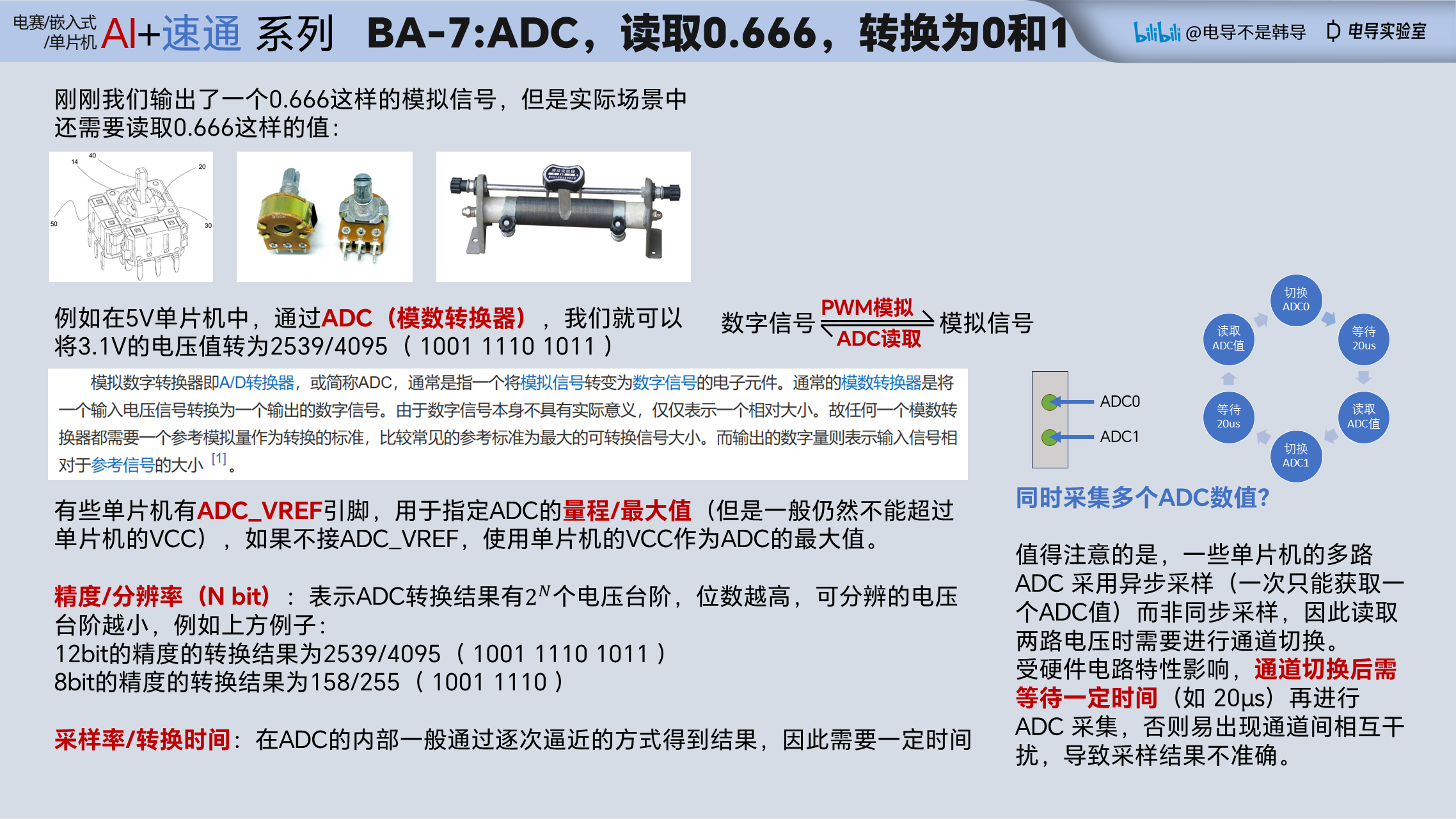

BA-7：ADC，读取 0.666，转换为 0 和 1
核心要点：
- ADC = 模数转换器，将连续模拟电压转为离散数字信号
- 量程：默认 VCC 为最大参考电压，可用 ADC_VREF 指定
- 精度/分辨率：N bit → 2^N 个电压台阶
- 多路 ADC 多为异步采样，通道切换后需等待（如 20μs）再采集

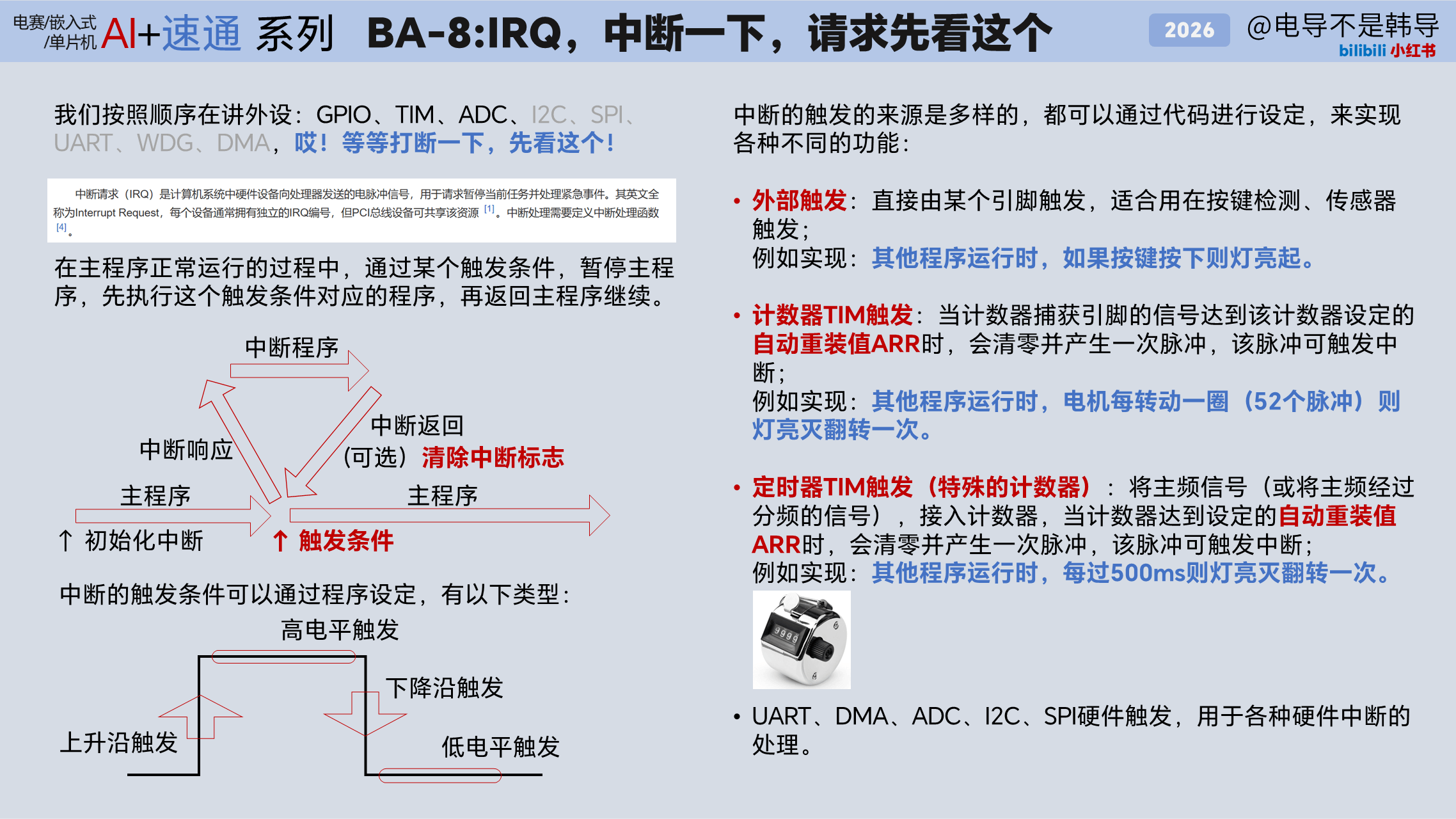

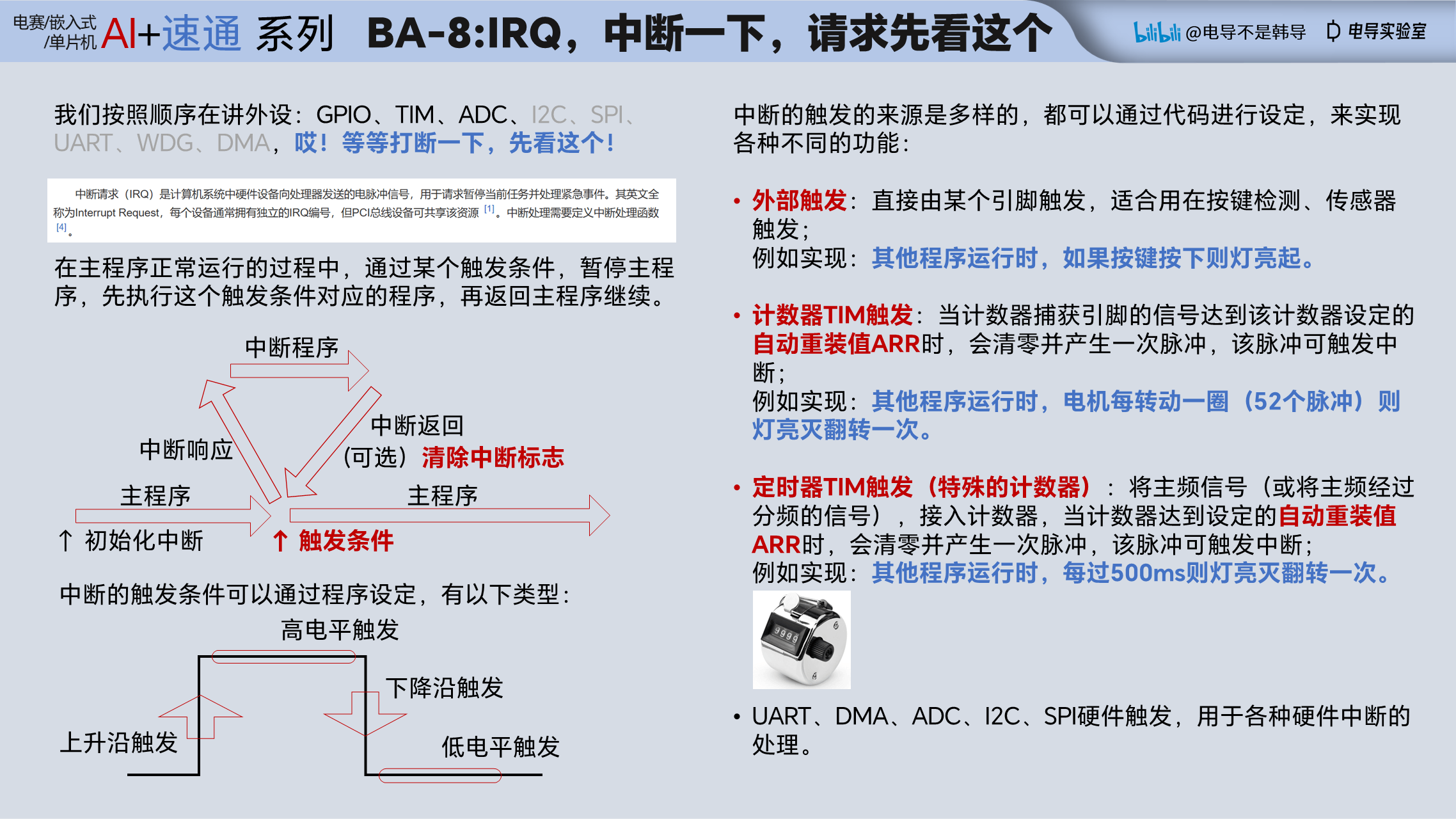

BA-8：IRQ，中断一下，请求先看这个
核心要点：
- 中断：触发条件 → 暂停主程序 → 执行中断函数 → 返回主程序
- 触发方式：高/低电平、上升沿/下降沿
- 常见来源：外部引脚、TIM 计数器/定时器、UART/DMA/ADC/I2C/SPI

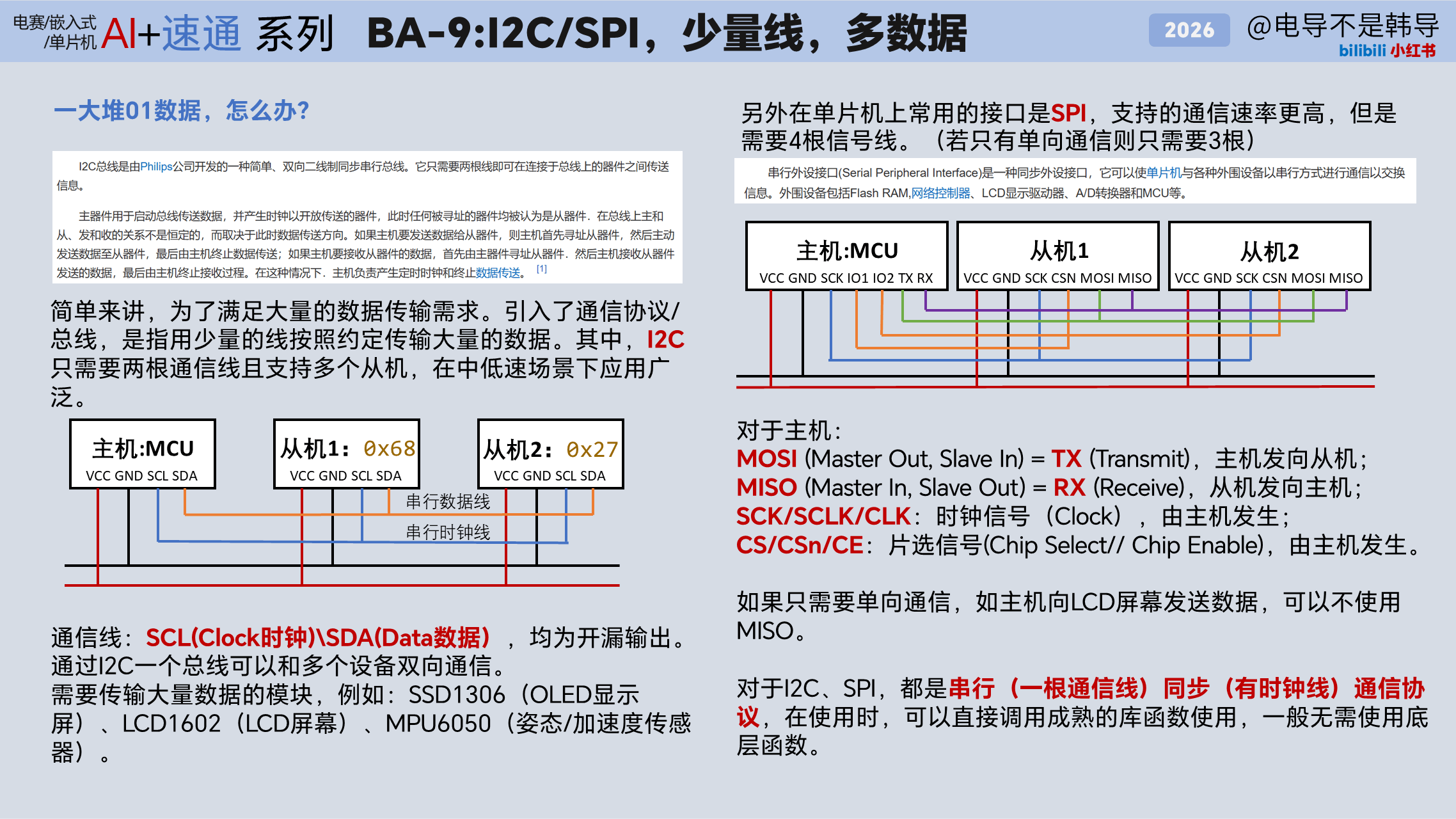

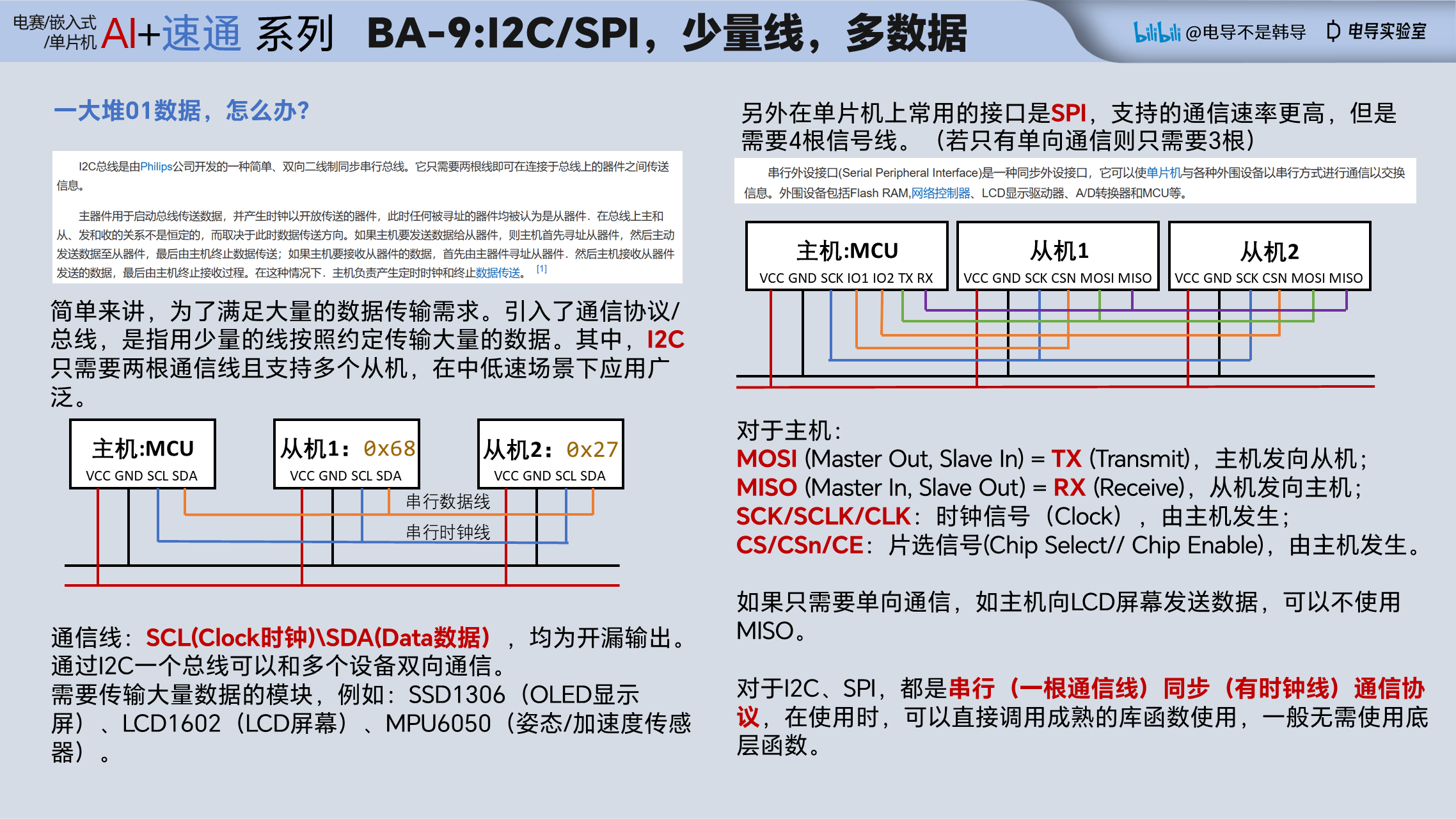

BA-9：I2C/SPI，少量线，多数据
核心要点：
- I2C：SCL + SDA 两根线（开漏输出），支持一主机多从机，中低速场景
- SPI：SCK + MOSI + MISO + CS 四根线，速率更高
- 两者都是串行同步通信协议，可直接调用库函数

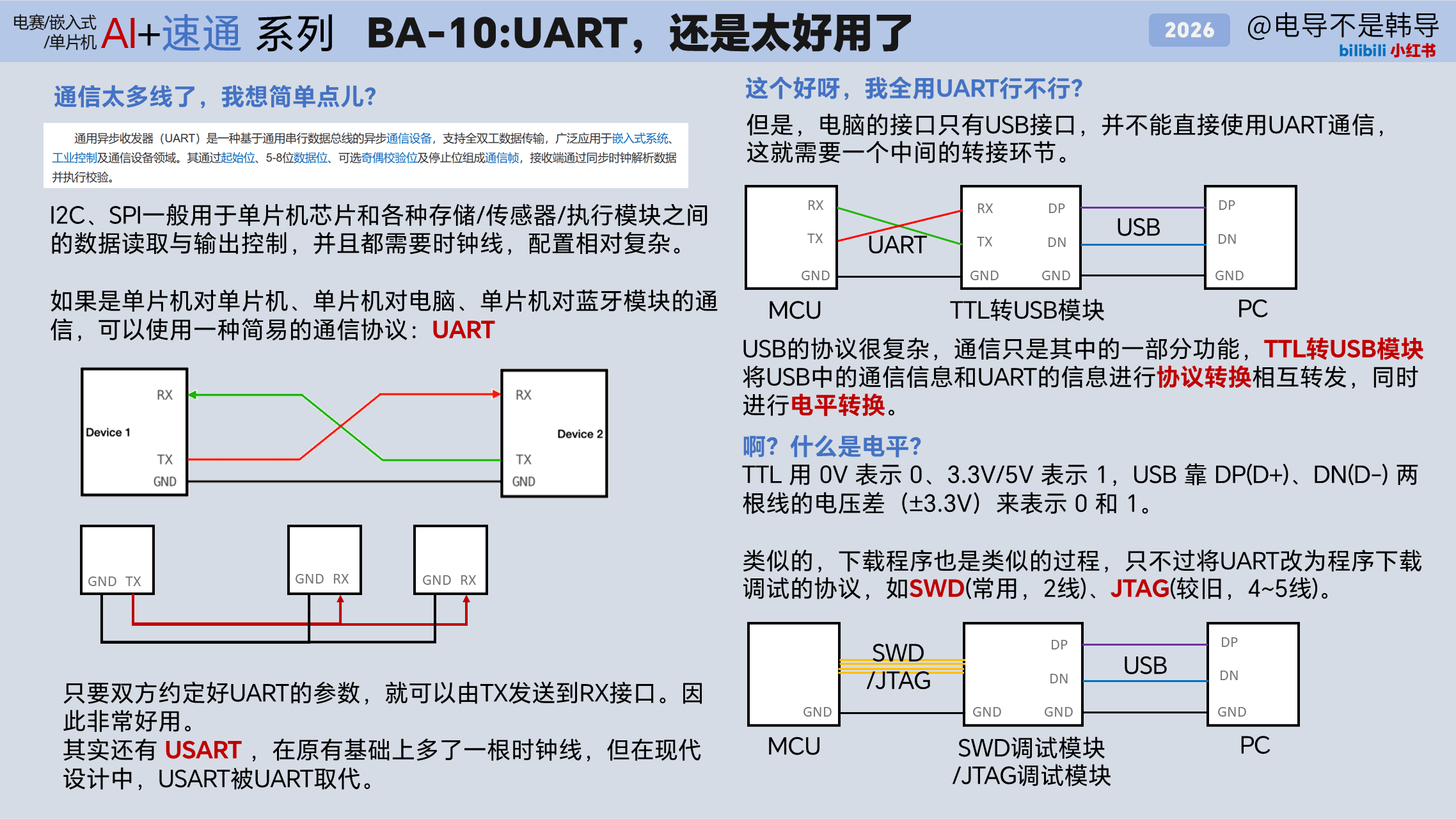

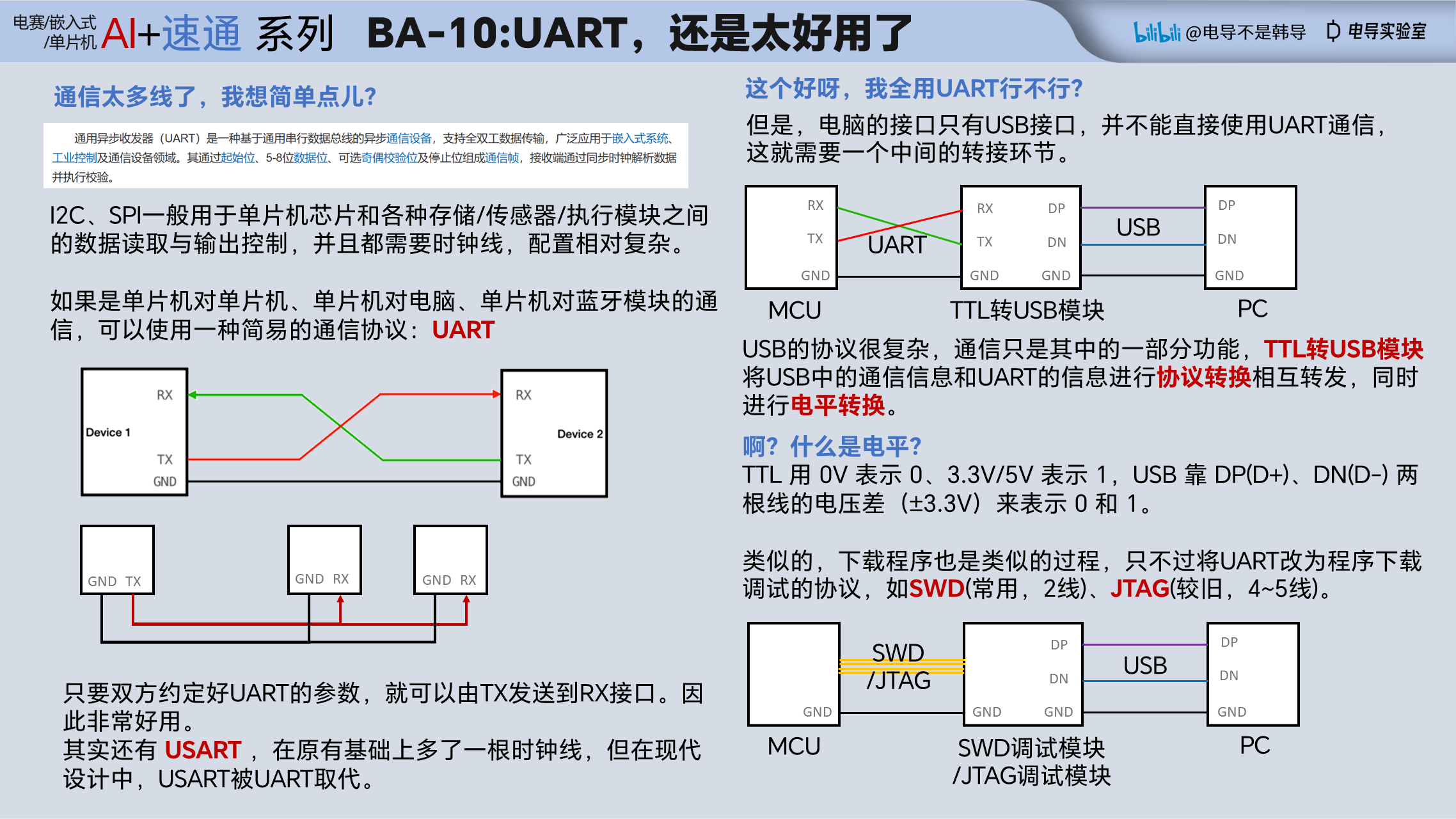

BA-10：UART，还是太好用了
核心要点：
- UART = 异步串行通信，无需时钟线，仅 TX/RX 交叉接线
- 电脑需 TTL 转 USB 模块 进行协议 + 电平转换
- TTL：0V=0、3.3V/5V=1；USB：D+/D- 电压差表示 0/1
- 程序下载：SWD（2 线）、JTAG（4~5 线）

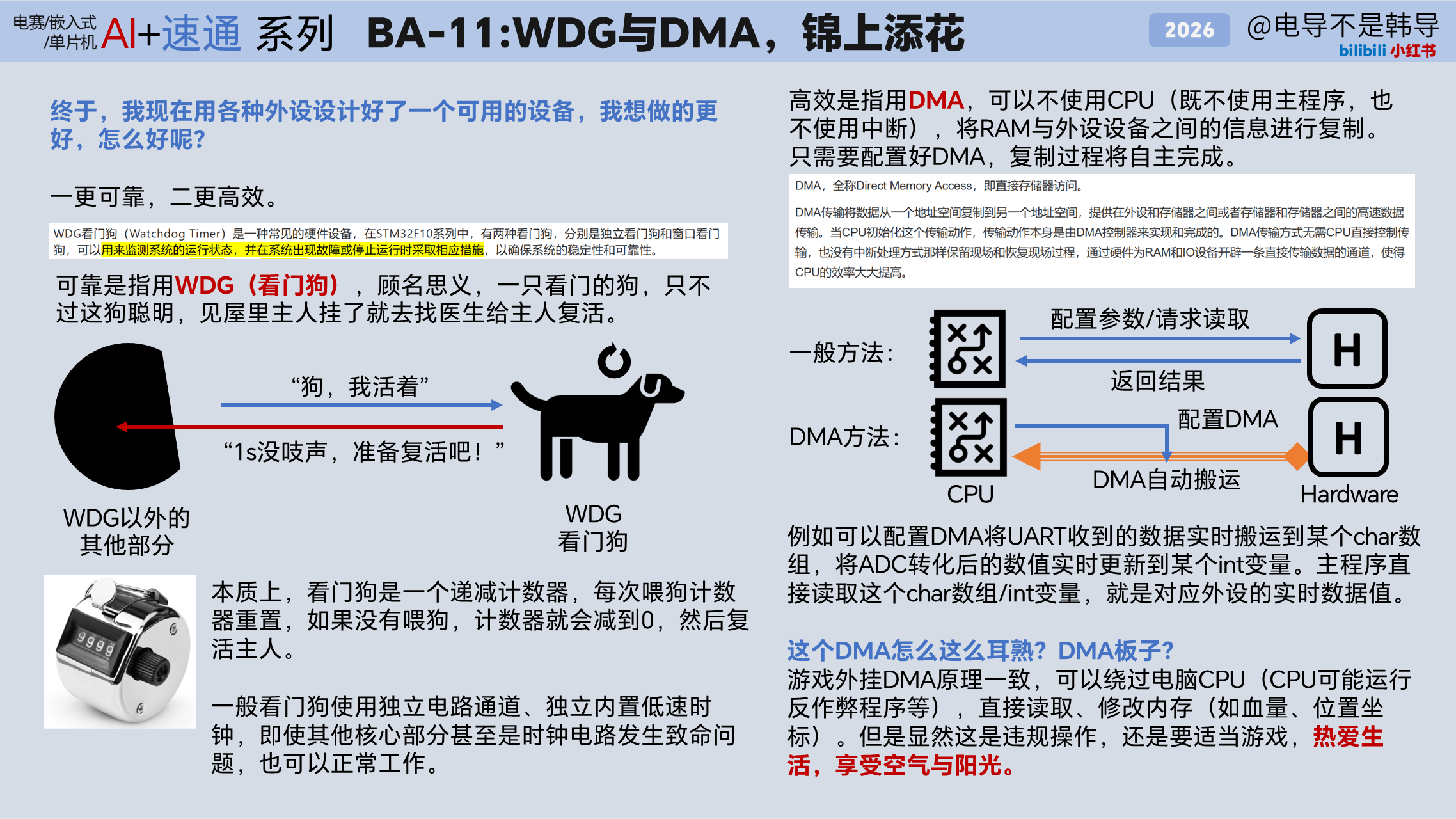

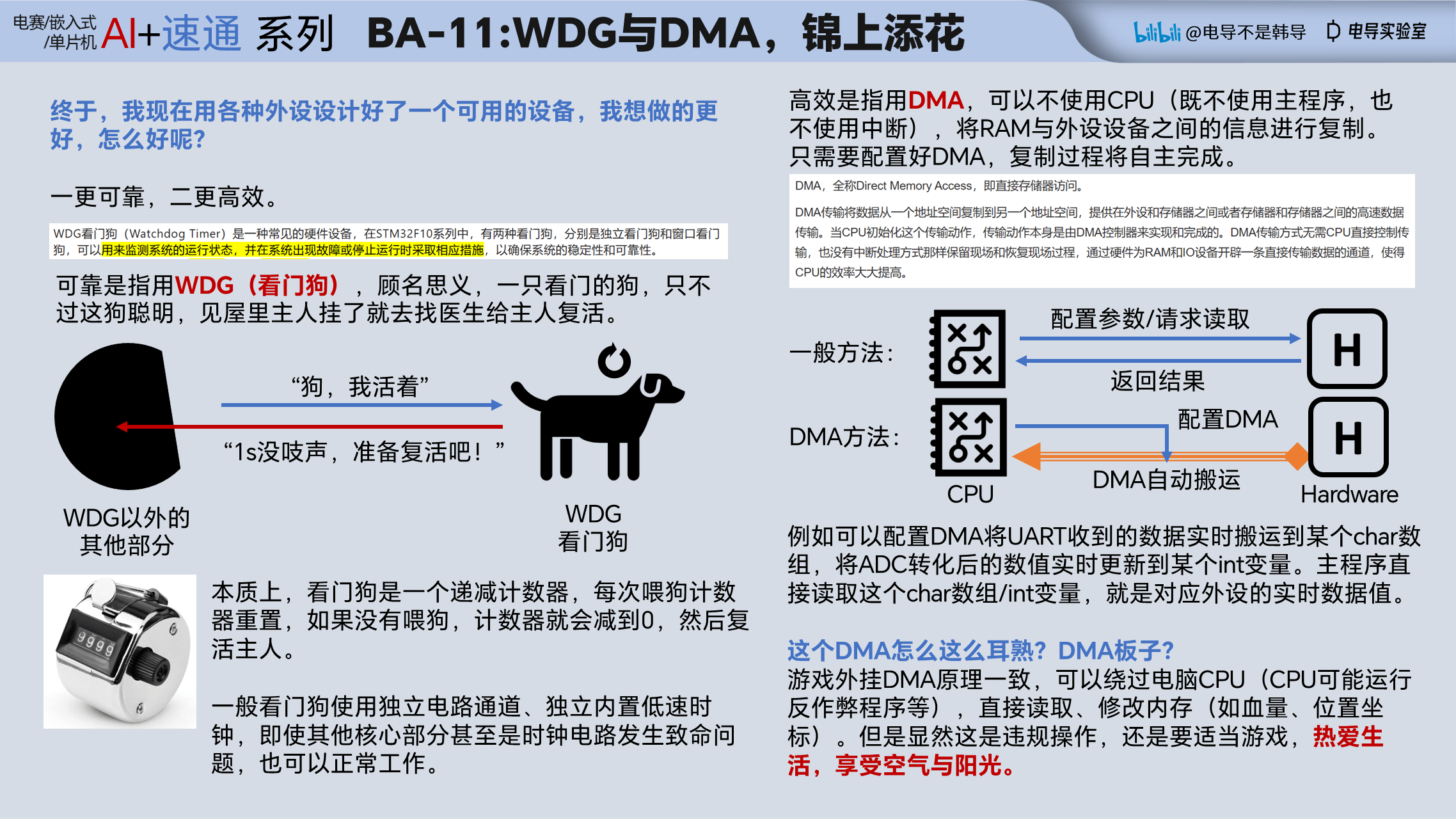

BA-11：WDG 与 DMA，锦上添花
核心要点：
- WDG 看门狗（可靠）：递减计数器，未及时喂狗则自动复位系统；独立电路 + 独立时钟
- DMA 直接存储器访问（高效）：不占 CPU，自主完成 RAM 与外设间的数据搬运
- 典型应用：UART 数据→数组、ADC 结果→变量
总结： 至此完成"底层基础→最小运行→核心外设→模拟交互→实时处理→批量通信→系统优化"的完整学习闭环。
