🔵 STM.C.1 — 上手完成第一台遥控车
🔵 从点亮第一颗 LED 到通过蓝牙遥控小车，共 9 节内容。
在本章结束时，你将得到一辆可以遥控的灵活电动小车，或许可以开始你们的碰碰车大赛。

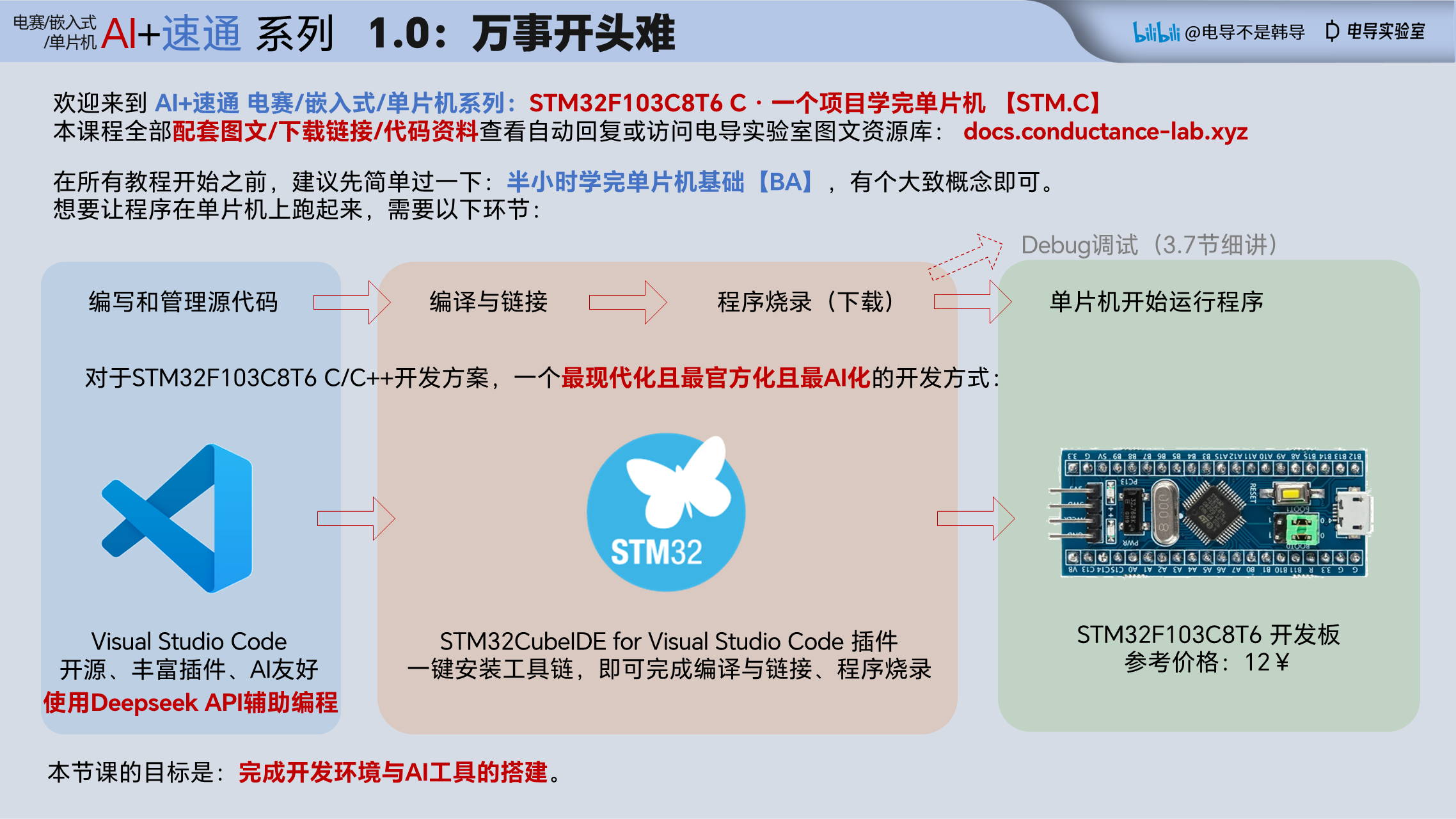

STM.C.1.0 — 万事开头难：项目介绍与环境搭建
2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
了解如何将程序编译、链接、烧录到板子上并运行，选用最官方、最现代化、最 AI 化的开发方式
下载并安装 VS Code
安装 STM32CubeIDE for VS Code 扩展（VS Code 扩展市场搜
STM32CubeIDE）安装 STM32CubeMX（图形化配置引脚与时钟,务必启用“Serial Wire Debug”）
下载：STM32CubeMX 6.18.1 网盘（分享文件
SetupSTM32CubeMX-6.18.1-Win-x86_64.zip）创建 STM32F103C8T6 工程并完成初步配置
在
main.c的/* USER CODE BEGIN Includes */处加入：c#include "chapter.c"在
/* USER CODE BEGIN 2 */处加入：cchapter_main();新建
Core/Src/chapter.c，本章各节的代码依次粘贴到这里：c#include "main.h" void chapter_main(void) { int a = 3; int b = 4; int c; c = a + b; return; }安装 ST-Link USB 驱动

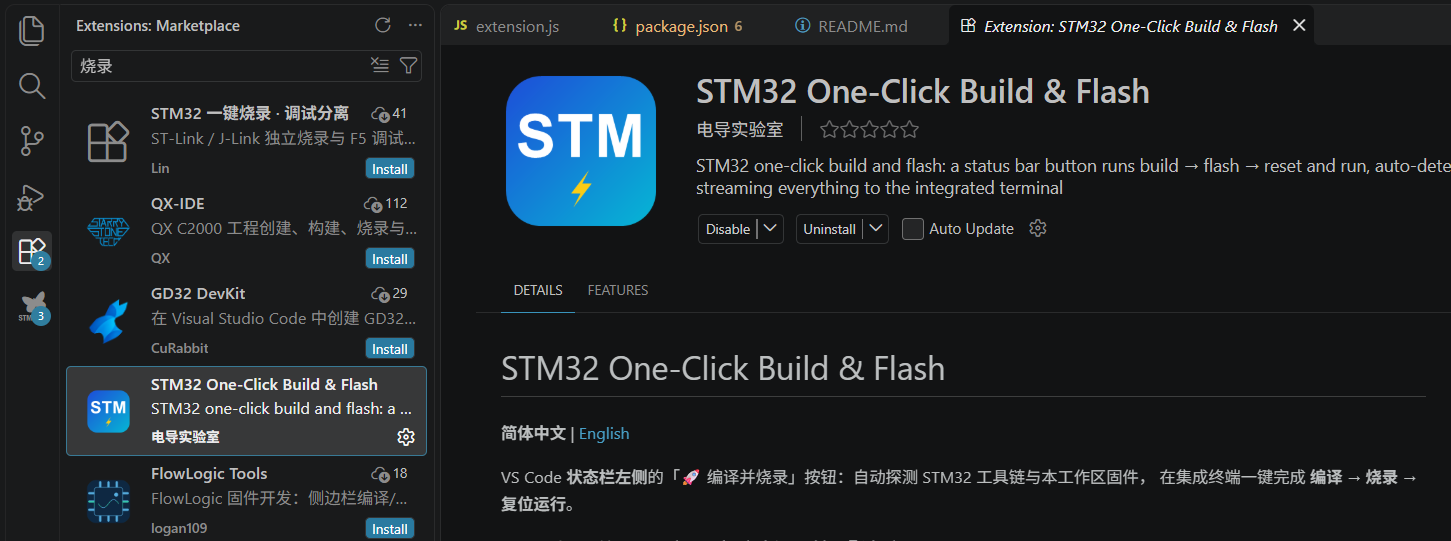

安装 STM32 烧录补丁插件 STM32 One-Click Build & Flash
在扩展市场（
Ctrl+Shift+X）搜索STM32 One-Click Build & Flash或烧录或电导实验室，找到对应插件点击安装即可。
核心知识点：
- 开发流程：CubeMX 配置引脚/时钟 → 生成工程 → VS Code 编译（CMake + Ninja + arm-none-eabi-gcc）→ ST-Link 烧录运行
相关资源：

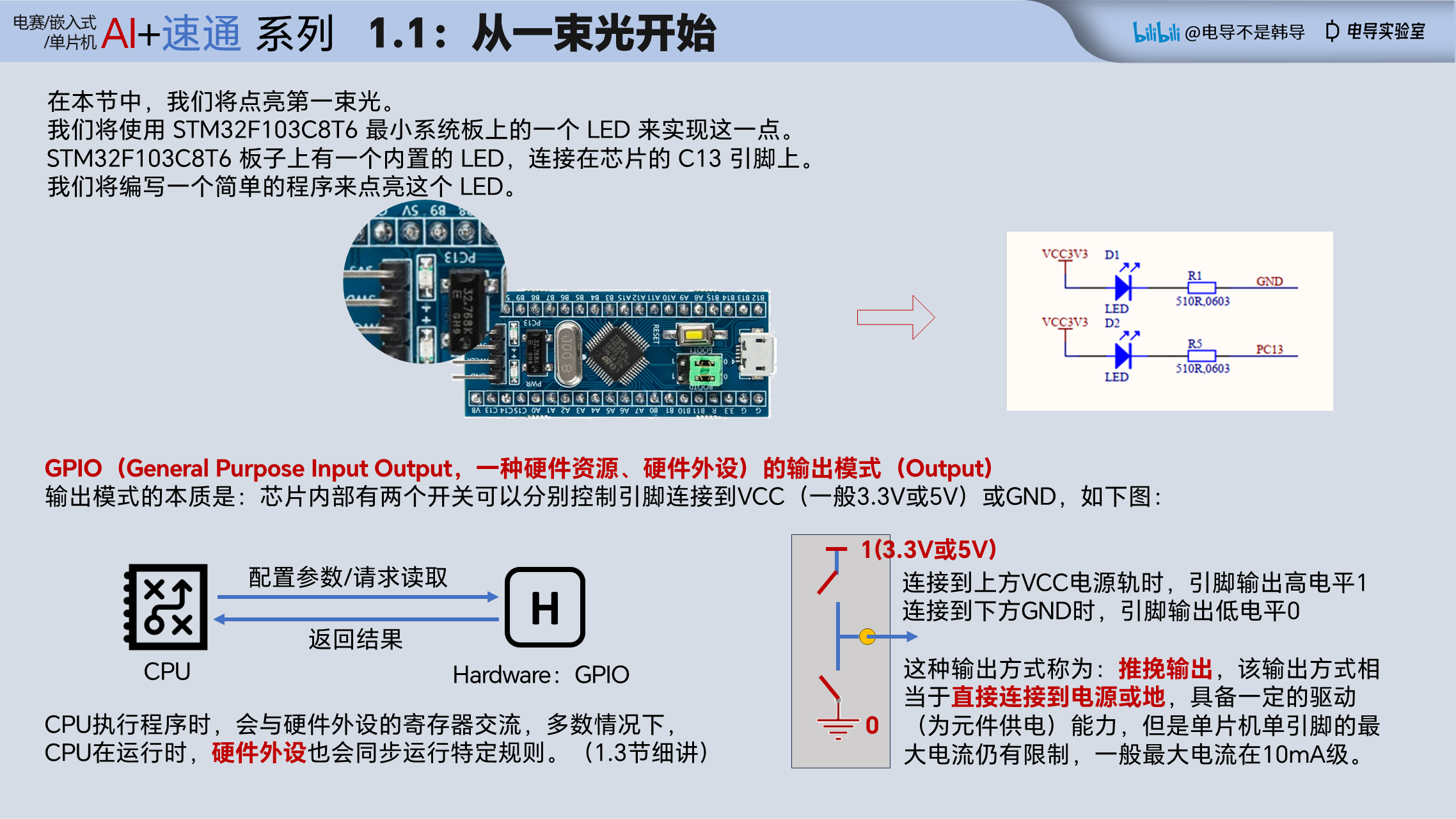

STM.C.1.1 — 从一束光开始：GPIO 推挽输出
▶ 27:58 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 编写第一个 STM32 程序，点亮板载 LED
- 控制 LED 以 1 秒间隔闪烁
核心知识点：
- 硬件外设、寄存器：CPU执行程序时，会与硬件外设的寄存器交流。
- GPIO通用输入输出-推挽输出：控制该引脚连接到GND或VCC。
技能点：
- 函数调用、while循环
c
//******** STM.C.1.1 ********//
// ▼ CubeMX 需配置（在STM32CubeMX 中打开.ioc工程配置文件）：
// ① 时钟源：左侧 Pinout & Configuration → Categories → System Core → RCC → High Speed Clock (HSE) → 选 “Crystal/Ceramic Resonator”
// ② 调试口：Categories → System Core → SYS → Debug → 选 “Serial Wire”（否则会禁用 SWD，导致之后无法烧录，如果烧录了禁用SWD的版本，需要将boot0连接到1 然后烧录新版本进行覆盖）
// ③ 时钟树：上方 Clock Configuration 标签页 → Input frequency 填 8（MHz，外部晶振）
// → PLL Source 选 HSE → PLL Mul 选 ×9 → System Clock Mux 选 PLLCLK（HCLK 自动显示 72MHz）
// → APB1 Prescaler 选 /2（36MHz，APB1 上限 36MHz）→ APB2 Prescaler 选 /1（72MHz）
// （72MHz 是最常用的主频；TIM2/TIM3 因此在 72MHz 下计数）
// ④ 引脚：芯片图上点击 PC13 → 选 GPIO_Output（推挽输出；本章不填 User Label，代码用原始 PC13）
// ⑤ 点右上角 GENERATE CODE；main() 会自动调用 SystemClock_Config() 与 MX_GPIO_Init() 完成时钟与 PC13 配置
#include "main.h" /* HAL 类型与 GPIO_PIN_x 引脚编号都来自它 */
/*
- 函数调用：通过调用函数来执行特定的任务， main() 已调用 chapter_main() 来执行我们的内容。
*/
void chapter_main(void)
{
// （PC13 已在 main() 里由 MX_GPIO_Init() 初始化成输出，无需再写初始化代码）
/*
- while 循环：无限循环，程序将一直在此运行。若想退出循环并向下运行，需要 break;。
*/
while (1)
{
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // 拉低 → LED 点亮（板载 LED 低电平点亮）
HAL_Delay(1000); // 亮灯持续 1000 毫秒（1 秒）
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET); // 拉高 → LED 熄灭
HAL_Delay(1000); // 灭灯持续 1000 毫秒（1 秒）
}

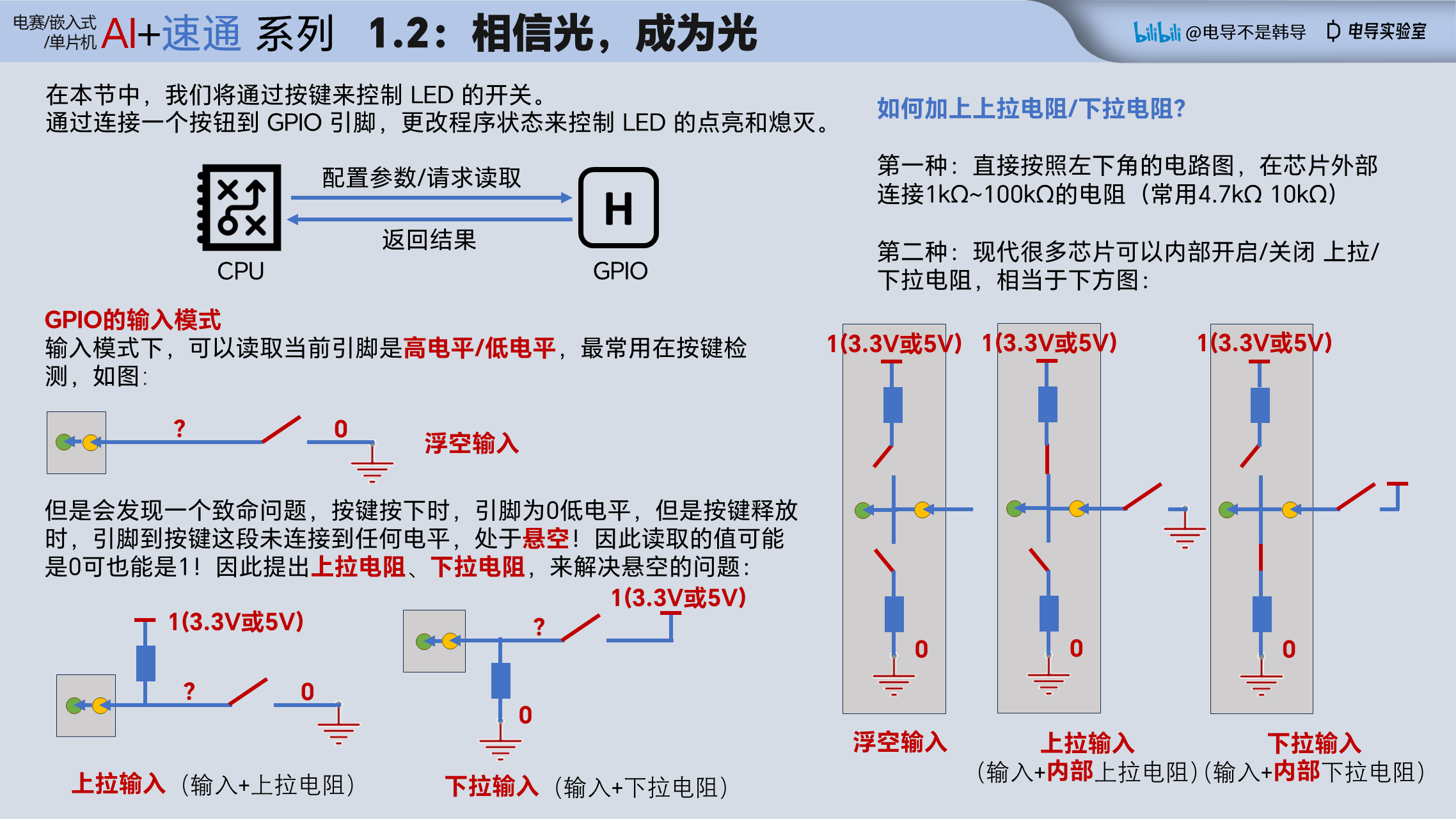

}STM.C.1.2 — 相信光，成为光：GPIO 上拉输入
▶ 42:41 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 连接按键到 GPIO 1，通过按键控制 LED 的开关
- 每次按下按键切换 LED 状态
核心知识点：
- 引脚复用：一个引脚可以连接至不同的硬件外设，通过切换实现不同的功能。
- GPIO通用输入输出-上拉输入：可用检测该引脚是否通过按键连接到了 GND。
- 上升沿和下降沿：当电平出现从低到高的变化或从高到低的变化时,执行相应的操作。
- 面包板与杜邦线：快速搭建电路的工具，便于实验和调试。

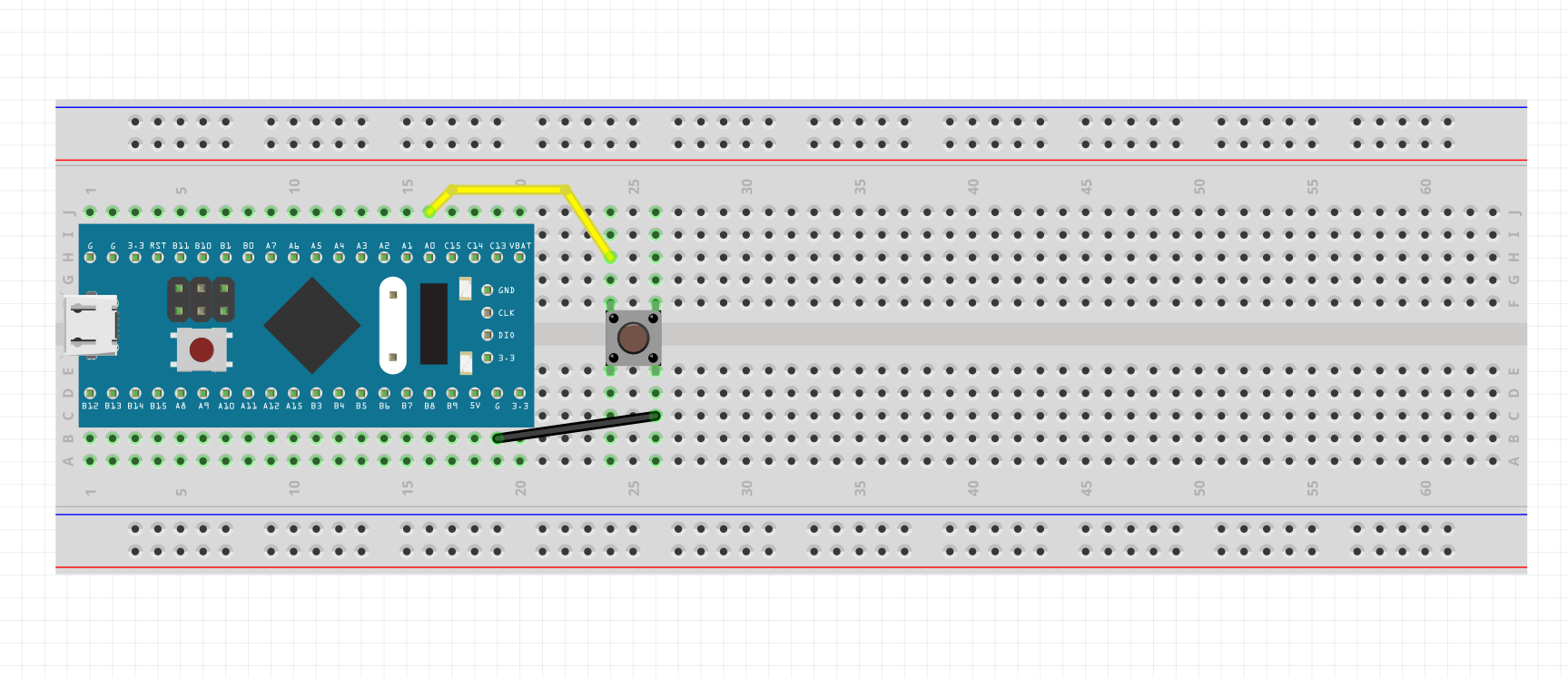

连接图
参考：引脚定义图
参考：电路原理图
技能点：
- 宏定义、变量、flag标志位、作用域、条件语句、static变量
c
//******** STM.C.1.2 ********//
// ▼ CubeMX 需配置（接续第 1 节）：
// ① 引脚：芯片图上点击 PA0 → 选 GPIO_Input
// ② 下方 GPIO 面板 → PA0 的 Pull-up/Pull-down → 选 “Pull-up”（上拉：平时高电平，按下接地为低）
// ③ GENERATE CODE；PA0 初始化也会进 main() 的 MX_GPIO_Init()
#include <stdbool.h> /* 本节起使用 bool 类型，故在本节开头引入 */
/* 宏定义：使用 #define 定义一个常量或宏，以便在代码中使用更具描述性的名称来代替具体的值。 */
#define BUTTON_PORT GPIOA
#define BUTTON_PIN GPIO_PIN_0 /* 按键：PA0，按下接地（读到低电平） */
#define BOARD_LED_PORT GPIOC
#define BOARD_LED_PIN GPIO_PIN_13 /* 板载 LED：PC13，低电平点亮 */
void chapter_main(void)
{
// （PC13、PA0 已在 main() 的 MX_GPIO_Init() 初始化：LED=输出，按键=上拉输入）
/*
变量：在程序中用于存储数据的容器，这里使用 bool 类型的变量 last_button_state 来记录上一次按钮的状态。
*/
/*
flag 标志位：用于记录系统的某项状态
*/
bool last_button_state = true; // 记录上一次按钮的状态，初始为未按下（高电平）
while (1)
{
/*
作用域：
在 while 循环内定义的变量 current_button_state 只在循环体内有效，每次循环都会重新定义和赋值。
而 last_button_state 定义在循环外部，因此它的值在整个程序运行期间都保持不变，直到被更新为当前按钮状态。
*/
bool cur = (HAL_GPIO_ReadPin(BUTTON_PORT, BUTTON_PIN) == GPIO_PIN_SET); // 读取当前按钮状态
/*
if() 条件语句：根据括号内的条件判断是否执行大括号内的代码块，经常包含 &&（逻辑与）或 ||（逻辑或）等逻辑运算符来组合多个条件。
*/
if (last_button_state && !cur) // 检测到按钮从未按下变为按下的状态变化（下降沿）
{
/*
static 变量：在函数内定义的 static 变量在程序周期内只初始化一次、不被销毁。但作用域仍然限制。
*/
static bool led_on = false; // 记录 LED 当前状态
led_on = !led_on; // 切换 LED 状态
HAL_GPIO_WritePin(BOARD_LED_PORT, BOARD_LED_PIN, led_on ? GPIO_PIN_RESET : GPIO_PIN_SET); // 低电平点亮
}
last_button_state = cur; // 将当前按钮状态保存为上一次状态，以便下一次循环比较
HAL_Delay(10); // 延迟
}

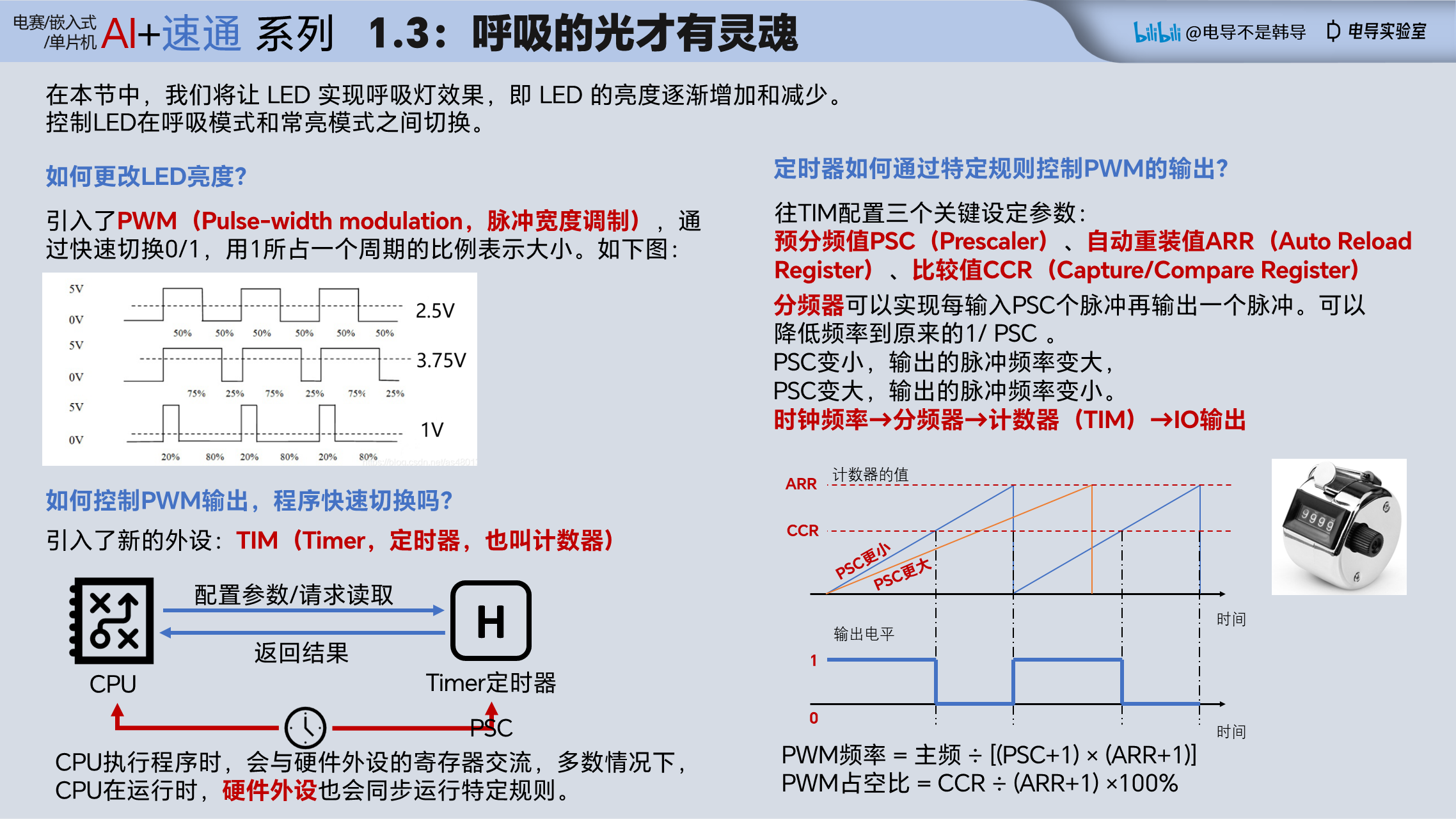

}STM.C.1.3 — 呼吸的光才有灵魂：PWM 与 TIM 定时器
▶ 1:06:12 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 使用 PWM 实现 LED 呼吸灯效果（亮度从暗到亮再到暗循环）
- 通过按键切换呼吸 / 常亮模式
核心知识点：
- PWM脉宽调制：通过快速改变高低电平，用高低电平的比例模拟输出的强度。

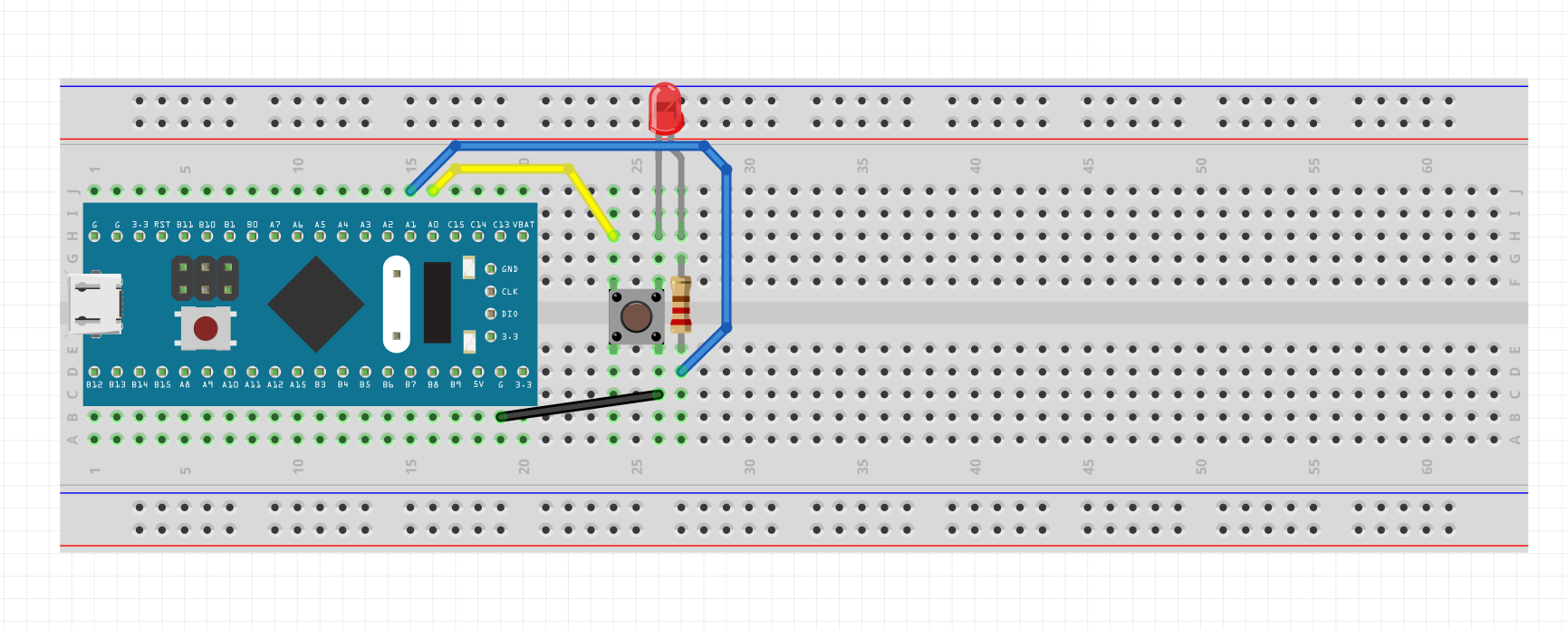

连接图：
技能点：
- include头文件、PWM配置结构体、if-else条件语句、const常量、全局变量、边界条件控制
c
//******** STM.C.1.3 ********//
// 呼吸的光才有灵魂：PWM + TIM 定时器
//▼ CubeMX 需配置（接续第 2 节）：
// ① 定时器：左侧 Categories → Timers → TIM2 → 在 TIM2 面板 Channel2 下拉 → 选 “PWM Generation CH2”
// （芯片图 PA1 会自动变绿并复用为 TIM2_CH2）
// ② 参数：TIM2 → Parameter Settings → Prescaler = 71；Counter Period = 1000（Pulse 初始占空比可填 0）
// ③ GENERATE CODE（生成 MX_TIM2_Init 与 htim2）；代码中还需 HAL_TIM_PWM_Start() 真正启动 PWM 输出
/*
PWM配置结构体：通过 pwm_config 结构体配置 PWM 的频率、分频等参数，再初始化到对应的 PWM 切片中。
（STM32 中这些参数已由 CubeMX 的 MX_TIM2_Init() 配好，代码里只需启动 PWM 并改占空比）
*/
/* 本节才用到定时器句柄 → 才声明（句柄本体由 CubeMX 在 main.c 生成） */
extern TIM_HandleTypeDef htim2;
/*
const变量：在函数内定义的 const 变量在程序周期内值不可修改，且只初始化一次。适用于常量值的定义。
全局变量：在函数外部定义的变量，在整个程序中都可以访问和修改。
*/
const int brightness_step = 10; // 亮度变化步长
void init_pwm_led(void)
{
HAL_TIM_PWM_Start(&htim2, TIM_CHANNEL_2); // 启动 TIM2_CH2 的 PWM 输出（PA1）
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_2, 0); // 初始占空比为 0（LED 关闭）
}
void chapter_main(void)
{
init_pwm_led(); // 启动 PWM（GPIO 由 MX_GPIO_Init、PWM 参数由 MX_TIM2_Init 完成）
bool last_button_state = true; // 记录上一次按钮的状态，初始为未按下（高电平）
while (1)
{
static bool breathing = true; // 新增：记录当前是否呼吸模式 注意作用域的影响
static int brightness = 0; // 新增：记录当前亮度
static bool direction = true; // 新增：记录亮度变化方向
bool cur = (HAL_GPIO_ReadPin(BUTTON_PORT, BUTTON_PIN) == GPIO_PIN_SET); // 读取当前按钮状态
if (last_button_state && !cur) // 检测到按钮从未按下变为按下的状态变化（下降沿）
{
static bool led_on = false; // 记录 LED 当前状态
led_on = !led_on; // 切换 LED 状态
HAL_GPIO_WritePin(BOARD_LED_PORT, BOARD_LED_PIN, led_on ? GPIO_PIN_RESET : GPIO_PIN_SET);
breathing = !breathing; // 新增：切换呼吸模式状态
}
/*
if-else 条件语句：根据括号内的条件判断执行不同的代码块。
*/
if (breathing)
{
if (direction)
{
brightness += brightness_step; // 增加亮度
/*
边界条件控制：当亮度值达到上限（1000）时停止增加并翻转方向，实现亮度从暗到亮再到暗的循环变化。
*/
if (brightness >= 1000)
{ // 达到最大亮度
brightness = 1000;
direction = false; // 切换为减少亮度
}
}
else
{
brightness -= brightness_step; // 减少亮度
/*
边界条件控制：当亮度值达到下限（0）时停止减少并翻转方向，形成完整的呼吸周期。
*/
if (brightness <= 0)
{ // 达到最小亮度
brightness = 0;
direction = true; // 切换为增加亮度
}
}
}
else
{
brightness = 0; // 关闭 LED
}
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_2, brightness); // 设置 PWM 占空比以调整 LED 亮度
last_button_state = cur; // 将当前按钮状态保存为上一次状态
HAL_Delay(10); // 延迟
}

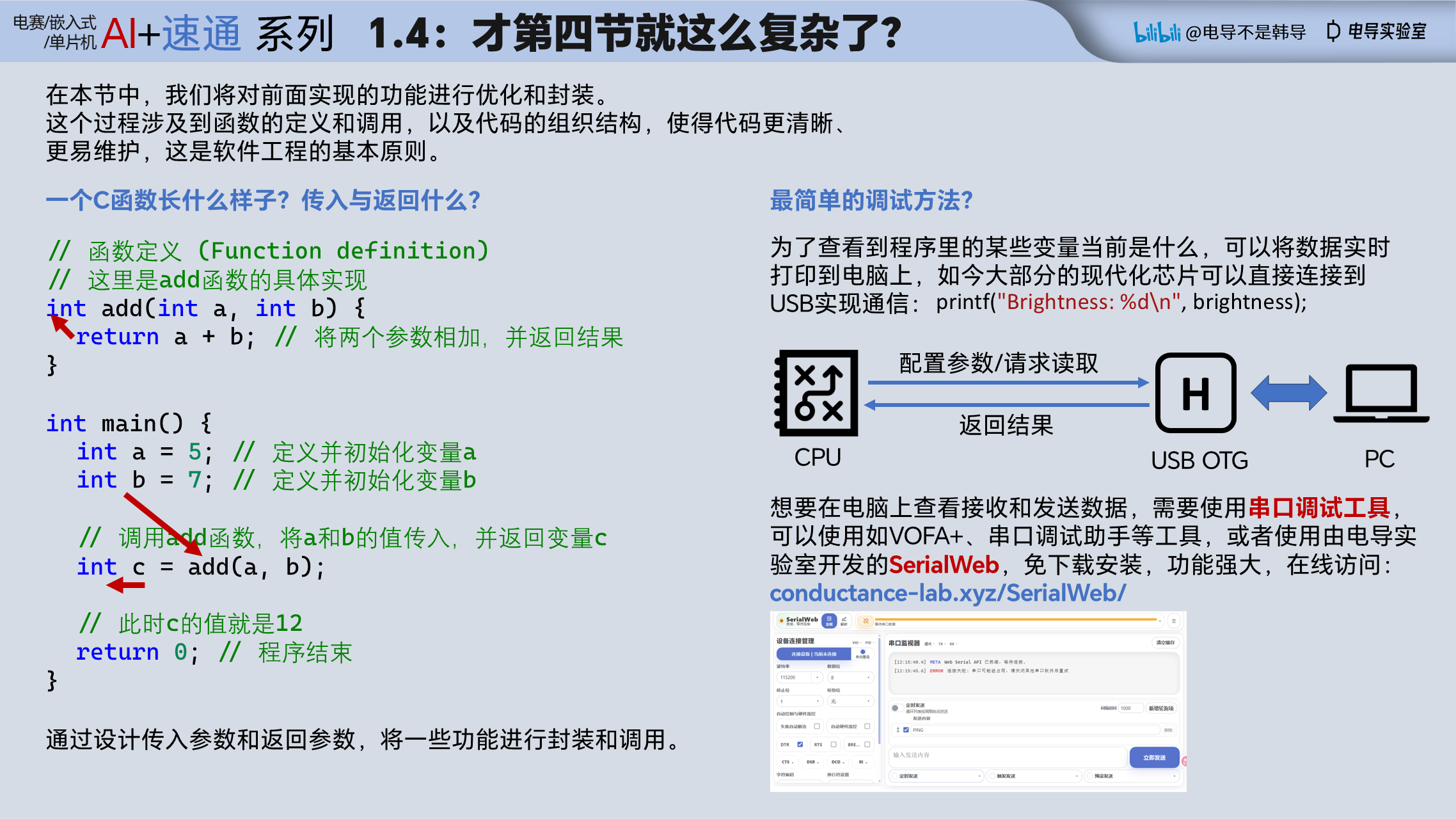

}STM.C.1.4 — 才第四节就这么复杂了？：参数传入返回与 USB 通信
▶ 1:21:16 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 将之前的逻辑封装成函数，提高代码复用性和可读性
- 实现
check_button_pressed()和update_breathing_led()两个新函数
核心知识点：
- 函数定义与调用：将代码封装成函数，提高代码的复用性和可读性。
- 自定义print调试输出：通过在代码中添加打印语句，将变量值和程序状态输出到 USB 进行调试和分析。
- USB通信：通过 USB 将编码器数据发送到电脑进行调试和分析。
💡提醒：USB 通信的三点说明
- 先分清两条线的分工：ST-Link 用来烧录程序，USB 线用来供电和通信。
- USB 通信是直接通过板载的 USB 接口（Type-C 或 Micro-USB）连接电脑完成的，不经过 ST-Link —— 所以只做 USB 调试打印时，不插 ST-Link 也可以，一根 USB 线就能同时供电并通信。
- 如果电脑没有识别到设备，把 USB 线拔掉后重新插入 STM32，通常就能被正确识别。
相关链接：
技能点：
- 函数返回值、函数传入参数、自定义print调试输出
c
//******** STM.C.1.4 ********//
// ▼ CubeMX 需配置（接续第 3 节）——本节的打印走“USB 虚拟串口”：
// ① USB：左侧 Categories → Connectivity → USB → Mode → 选 “Device (FS)”
// （芯片图 PA11/PA12 自动复用为 USB_DM / USB_DP）
// ② 中间件：左侧列表往下 → “Middleware and Software Packs” → USB_DEVICE → 勾选 Activate
// → Class for FS IP → 选 “Communication Device Class (Virtual Port Com)”（即 CDC 虚拟串口）
// ③ 时钟：上方 Clock Configuration 标签页 → USB → 确保 48 MHz（72MHz 主频下自动按 /1.5 分频）
// ④ GENERATE CODE；main() 会自动调用 MX_USB_DEVICE_Init()（若 chapter_main(); 被清空需补回）
#include <stdio.h>
#include <stdarg.h>
#include <string.h>
#include "usbd_cdc_if.h" /* USB 虚拟串口(CDC)：本节打印用它发给电脑，故在本节引入 */
/*
函数返回值：
函数可以返回一个值，表示函数执行的结果或状态。
check_button_pressed 函数用于检测按钮是否被按下，并返回一个布尔值表示按钮状态。
*/
bool check_button_pressed(void)
{
static bool last_button_state = true; // 记录上一次按钮的状态，初始为未按下（高电平）
bool cur = (HAL_GPIO_ReadPin(BUTTON_PORT, BUTTON_PIN) == GPIO_PIN_SET); // 读取当前按钮状态
if (last_button_state && !cur)
{
last_button_state = cur; // 更新 last_button_state
return true; // 检测到按钮按下，返回 true
}
last_button_state = cur; // 更新 last_button_state
return false; // 没有检测到按钮按下，返回 false
}
/*
函数传入参数：
函数可以接受参数，这些参数在函数内部使用来执行特定的操作。
update_breathing_led 函数接受一个布尔参数 breathing，表示当前是否处于呼吸模式，根据该参数来更新 LED 的状态。
*/
int update_breathing_led(bool breathing)
{
if (!breathing)
{
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_2, 0); // 关闭 LED
return -1; // 用 -1 表示“当前未在呼吸”
}
else
{
static int brightness = 0; // 记录当前亮度
static bool direction = true; // 记录亮度变化方向
if (direction)
{
brightness += brightness_step; // 增加亮度
if (brightness >= 1000)
{ // 达到最大亮度
brightness = 1000;
direction = false; // 切换为减少亮度
}
}
else
{
brightness -= brightness_step; // 减少亮度
if (brightness <= 0)
{ // 达到最小亮度
brightness = 0;
direction = true; // 切换为增加亮度
}
}
__HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_2, brightness); // 设置 PWM 占空比以调整 LED 亮度
return brightness; // 返回当前亮度值
}
}
// 自定义 print()：把格式化文本通过 USB 虚拟串口(CDC) 发到电脑。
void print(const char *fmt, ...)
{
char buf[64];
va_list args;
va_start(args, fmt);
vsnprintf(buf, sizeof(buf), fmt, args); // 先把格式化结果写入 buf
va_end(args);
CDC_Transmit_FS((uint8_t *)buf, (uint16_t)strlen(buf)); // 通过 USB 虚拟串口发给电脑
}
void chapter_main(void)
{
init_pwm_led(); // 启动 PWM
bool breathing = true; // 记录当前是否呼吸模式
while (1)
{
if (check_button_pressed())
{
static bool led_on = false; // 记录 LED 当前状态
led_on = !led_on; // 切换 LED 状态
HAL_GPIO_WritePin(BOARD_LED_PORT, BOARD_LED_PIN, led_on ? GPIO_PIN_RESET : GPIO_PIN_SET);
breathing = !breathing; // 切换呼吸模式状态
}
int now_brightness = update_breathing_led(breathing); // 更新呼吸灯状态
/*
自定义print()函数：用于将信息输出到 USB 进行调试和分析，这里我们可以输出当前的亮度值来观察呼吸灯的变化。
*/
print("Brightness: %d\n", now_brightness); // 打印当前亮度值到 USB 虚拟串口进行调试
HAL_Delay(10); // 延迟
}

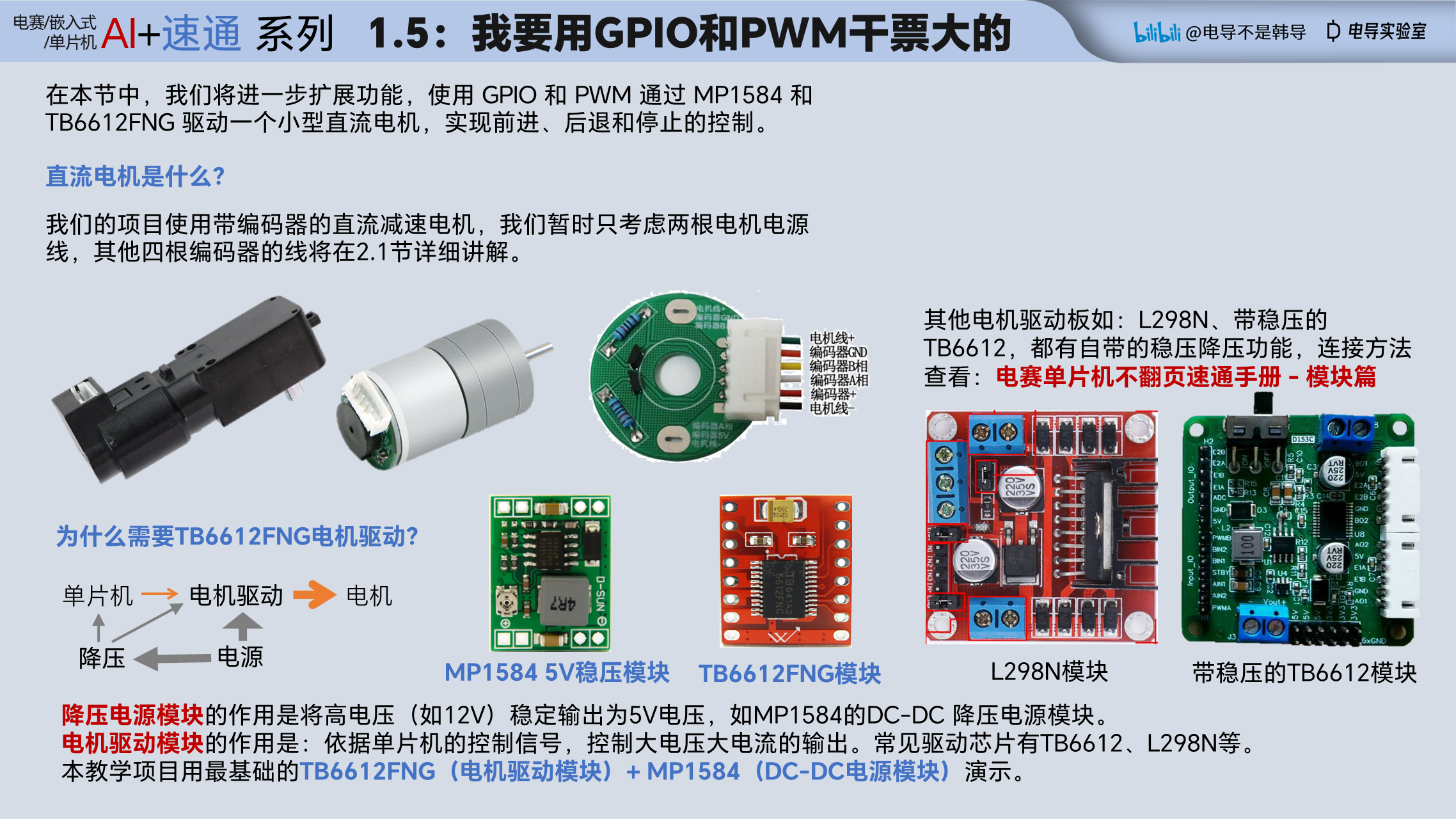

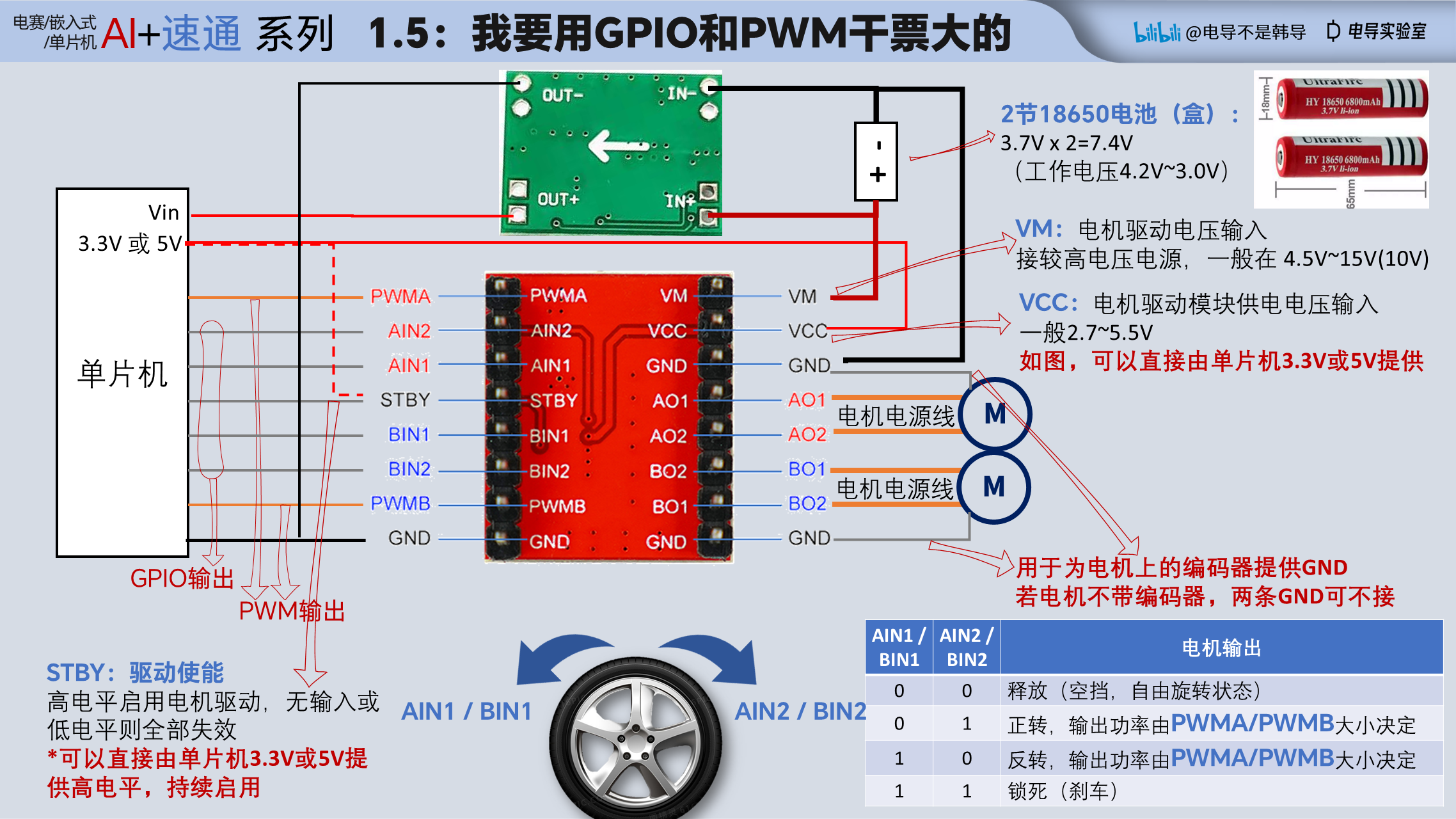

}STM.C.1.5 — 我要用 GPIO 和 PWM 干票大的：TB6612 与电机控制
▶ 1:32:28 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 使用 TB6612FNG 电机驱动芯片驱动两个直流电机
- 通过按键循环切换前进 → 后退 → 停止
核心知识点：
- 直流电机原理：通过改变电机两端的电压极性来控制转动方向。
- 电机驱动芯片：TB6612FNG 是一个常用的电机驱动芯片，可以控制两个直流电机的转动方向和速度。
- 电压与共地：务必！务必！务必！共地连接以保证电路的正常工作。

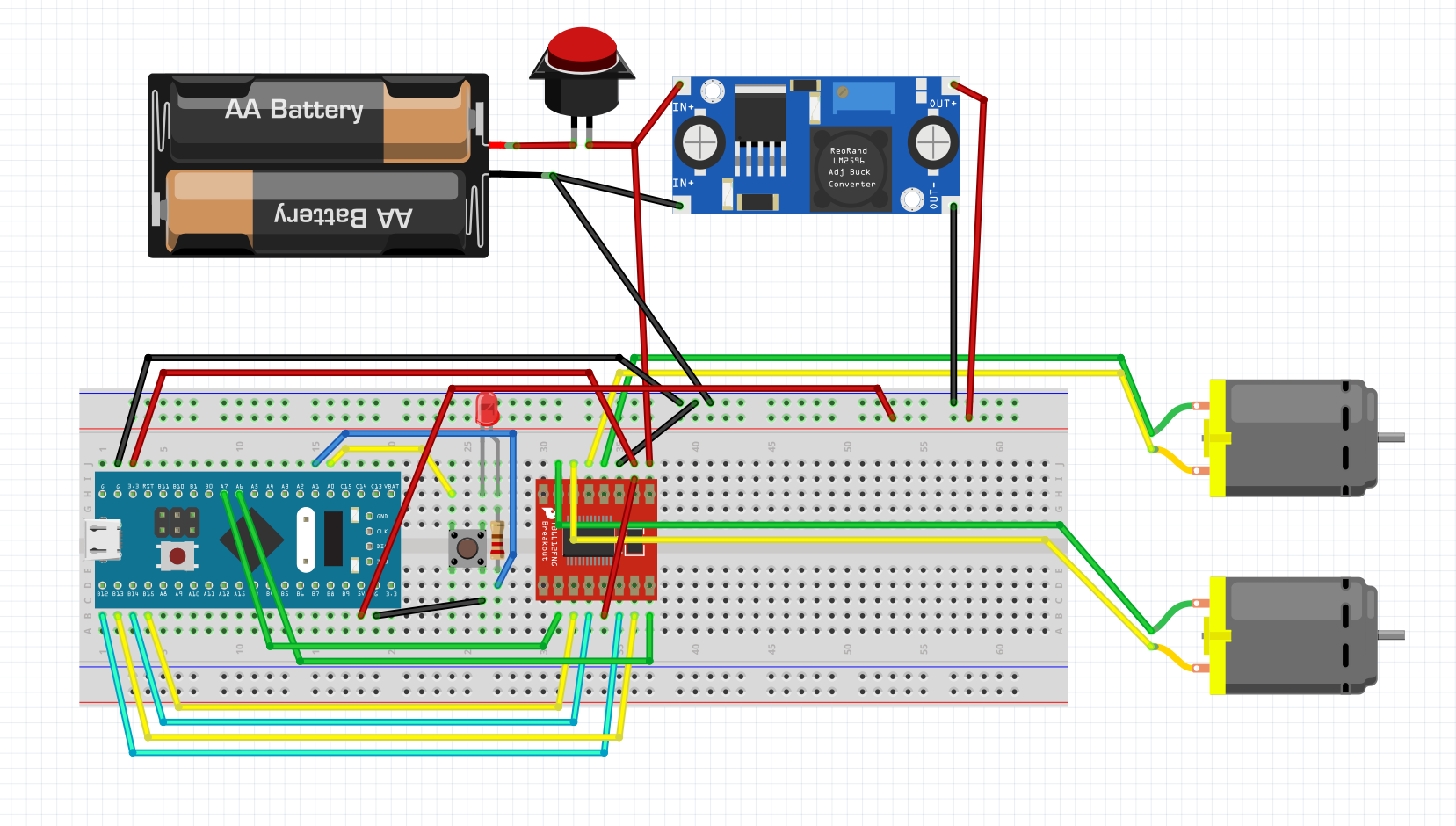

连接图：
技能点：
- 引脚资源分配、累加取模
c
//******** STM.C.1.5 ********//
// ▼ CubeMX 需配置（接续第 4 节）：
// ① 方向脚：芯片图依次点击 PB12、PB13、PB14、PB15 → 各选 GPIO_Output
// 下方 GPIO 面板 User Label（建议）：PB12=IN1_A、PB13=IN2_A、PB14=IN1_B、PB15=IN2_B
// （main.h 会生成 IN1_A_Pin/IN2_A_Pin/IN1_B_Pin/IN2_B_Pin 等宏）
// ② 定时器：左侧 Categories → Timers → TIM3 → Channel1、Channel2 都选 “PWM Generation CH1/CH2”
// （芯片图 PA6/PA7 自动复用为 TIM3_CH1/CH2）
// ③ 参数：TIM3 → Parameter Settings → Prescaler=71；Counter Period=1000（同 TIM2）
// ④ GENERATE CODE；代码中还需 HAL_TIM_PWM_Start() 启动两路 PWM
/*
引脚资源分配：单片机的引脚支持不同的功能，因此要合理分配引脚资源，避免冲突。
这里两个电机的 4 个方向脚（PB12~PB15，输出）与 2 路 PWM（PA6/PA7 = TIM3_CH1/CH2）
已在 CubeMX 里分配好，引脚宏 IN1_A_Pin/IN2_A_Pin/IN1_B_Pin/IN2_B_Pin 由 main.h 生成。
*/
/* 本节才用到电机定时器句柄 → 才声明 */
extern TIM_HandleTypeDef htim3;
void init_motor(void)
{
// 方向脚(GPIOB)已在 MX_GPIO_Init() 配为输出；这里只需启动两路 PWM（速度由占空比决定）
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_2);
}
void chapter_main(void)
{
init_motor(); // 启动两路 PWM（GPIO 由 MX_GPIO_Init、PWM 由 MX_TIM3_Init 完成）
int motor_state_step = 0; // 0: 前进, 1: 后退, 2: 停止
while (1)
{
if (check_button_pressed())
{
/*
累加取模：通过对 motor_state_step 进行累加并取模来循环切换电机状态，实现前进、后退和停止的功能。
*/
motor_state_step = (motor_state_step + 1) % 3; // 循环切换状态
}
if (motor_state_step == 0)
{
// 前进
HAL_GPIO_WritePin(IN1_A_GPIO_Port, IN1_A_Pin, GPIO_PIN_SET); // 10：A 正转
HAL_GPIO_WritePin(IN2_A_GPIO_Port, IN2_A_Pin, GPIO_PIN_RESET);
HAL_GPIO_WritePin(IN1_B_GPIO_Port, IN1_B_Pin, GPIO_PIN_RESET); // 01：B 反转。注意电机 B 与 A 相反
HAL_GPIO_WritePin(IN2_B_GPIO_Port, IN2_B_Pin, GPIO_PIN_SET);
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 500); // 50% 占空比
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, 500); // 50% 占空比
}
else if (motor_state_step == 1)
{
// 后退
HAL_GPIO_WritePin(IN1_A_GPIO_Port, IN1_A_Pin, GPIO_PIN_RESET); // 01：A 反转
HAL_GPIO_WritePin(IN2_A_GPIO_Port, IN2_A_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(IN1_B_GPIO_Port, IN1_B_Pin, GPIO_PIN_SET); // 10：B 正转。注意电机 B 与 A 相反
HAL_GPIO_WritePin(IN2_B_GPIO_Port, IN2_B_Pin, GPIO_PIN_RESET);
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 500); // 50% 占空比
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, 500); // 50% 占空比
}
else
{
// 停止
HAL_GPIO_WritePin(IN1_A_GPIO_Port, IN1_A_Pin, GPIO_PIN_SET); // 两脚同高 → 刹车
HAL_GPIO_WritePin(IN2_A_GPIO_Port, IN2_A_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(IN1_B_GPIO_Port, IN1_B_Pin, GPIO_PIN_SET);
HAL_GPIO_WritePin(IN2_B_GPIO_Port, IN2_B_Pin, GPIO_PIN_SET);
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 0); // 停止电机 A
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_2, 0); // 停止电机 B
}
HAL_Delay(10); // 延迟
}

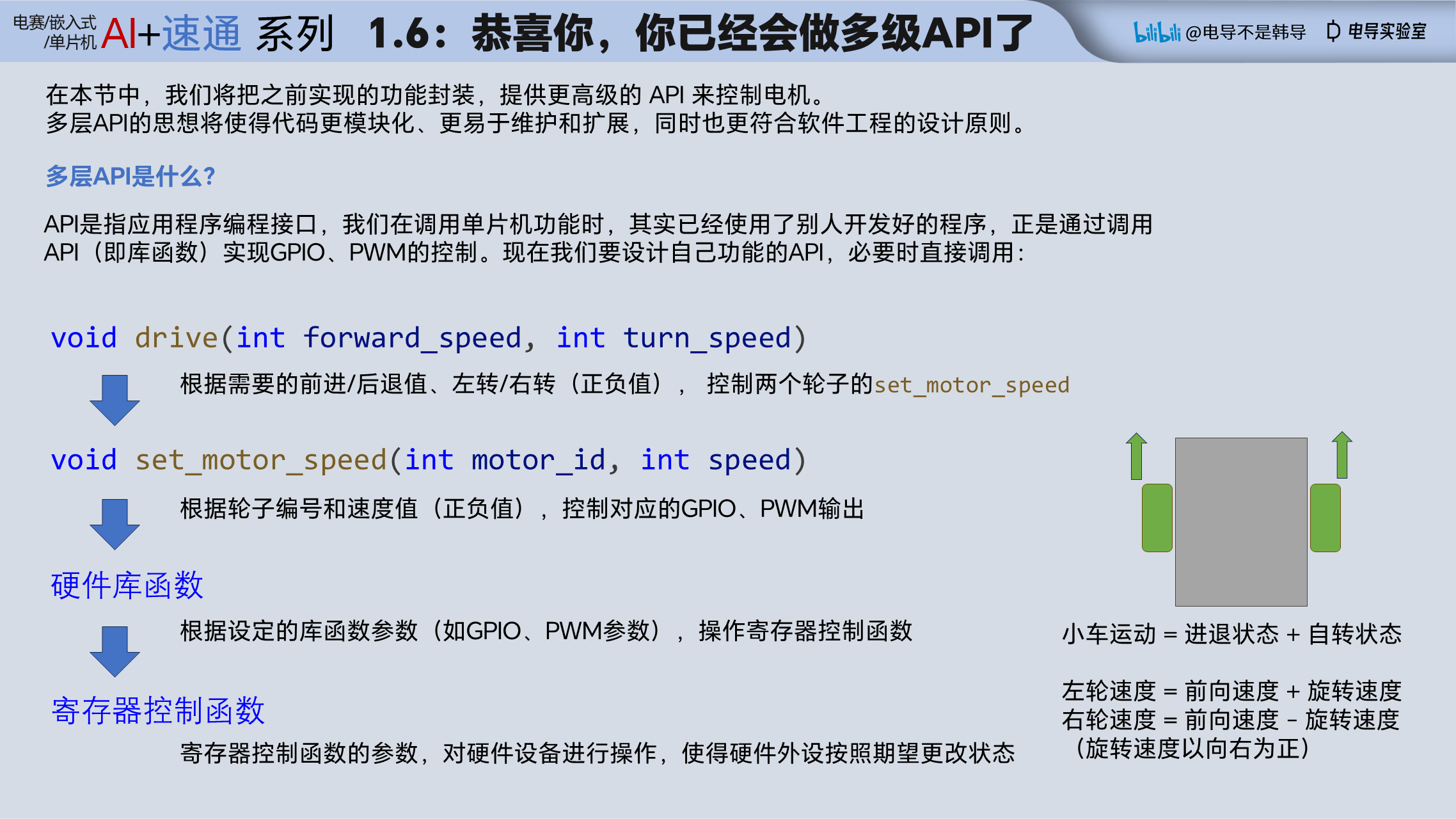

}STM.C.1.6 — 恭喜你，你已经会做多级 API 了：多层 API 设计
▶ 1:57:06 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 封装底层电机控制逻辑，提供
set_motor_speed()和drive()高级 API - 实现差速转向：通过组合前进速度和转向速度控制两轮
核心知识点：
- 多层API设计：对不同的数据抽象层提供不同的接口，使得代码更模块化、更易于维护和扩展。
- 小车运动控制：通过组合前进速度和转向速度来实现小车的运动控制。
技能点：
- 差速转向叠加原理、速度限幅
c
//******** STM.C.1.6 ********//
#define MAX_SPEED 1000
// 第一层 API，传入电机ID与速度，直接控制电机转动
void set_motor_speed(int motor_id, int speed)
{
// motor_id: 0 - 左轮, 1 - 右轮
uint16_t in1, in2; // 方向引脚掩码（值是 GPIO_PIN_xx，uint16_t）
GPIO_TypeDef *port1, *port2; // 方向引脚所在端口（值是 GPIOB 等，是 GPIO_TypeDef* 指针）
uint32_t ch; // 定时器通道
if (motor_id == 0)
{
// 左轮 ← 物理 Motor A（PB12/PB13 = IN1_A/IN2_A）
in1 = IN1_A_Pin;
in2 = IN2_A_Pin;
port1 = IN1_A_GPIO_Port;
port2 = IN2_A_GPIO_Port;
ch = TIM_CHANNEL_1;
}
else
{
// 右轮 ← 物理 Motor B（PB14/PB15 = IN1_B/IN2_B）
in1 = IN2_B_Pin;
in2 = IN1_B_Pin;
port1 = IN2_B_GPIO_Port;
port2 = IN1_B_GPIO_Port;
ch = TIM_CHANNEL_2;
}
if (speed > 0)
{
HAL_GPIO_WritePin(port1, in1, GPIO_PIN_SET); // IN1/IN2 对调以纠正接线反向
HAL_GPIO_WritePin(port2, in2, GPIO_PIN_RESET);
__HAL_TIM_SET_COMPARE(&htim3, ch, speed); // 正转，占空比 = speed
}
else if (speed < 0)
{
HAL_GPIO_WritePin(port1, in1, GPIO_PIN_RESET);
HAL_GPIO_WritePin(port2, in2, GPIO_PIN_SET);
__HAL_TIM_SET_COMPARE(&htim3, ch, -speed); // 反转，占空比 = -speed
}
else
{
// 停止
HAL_GPIO_WritePin(port1, in1, GPIO_PIN_SET);
HAL_GPIO_WritePin(port2, in2, GPIO_PIN_SET);
__HAL_TIM_SET_COMPARE(&htim3, ch, 0);
}
}
// 第二层 API，传入正向速度和转向速度，控制两轮速度实现差速转向
void drive(int forward_speed, int turn_speed)
{
// forward_speed: -1000 到 1000，负数表示后退，正数表示前进
// turn_speed: -1000 到 1000，负数表示左转，正数表示右转
int left_motor_speed = forward_speed + turn_speed; // 左轮速度 = 前进速度 + 转向速度
int right_motor_speed = forward_speed - turn_speed; // 右轮速度 = 前进速度 - 转向速度
/*
速度限幅：通过检查计算后的速度值是否超过 MAX_SPEED 阈值，
将左右轮速度限制在 [-1000, 1000] 范围内，防止电机驱动芯片过载。
*/
if (left_motor_speed > MAX_SPEED) left_motor_speed = MAX_SPEED;
if (left_motor_speed < -MAX_SPEED) left_motor_speed = -MAX_SPEED;
if (right_motor_speed > MAX_SPEED) right_motor_speed = MAX_SPEED;
if (right_motor_speed < -MAX_SPEED) right_motor_speed = -MAX_SPEED;
set_motor_speed(0, left_motor_speed); // 控制左轮
set_motor_speed(1, right_motor_speed); // 控制右轮
}
void chapter_main(void)
{
init_motor(); // 启动两路 PWM
int drive_state_step = 0; // 0: 前进, 1: 后退, 2: 左转, 3: 右转, 4: 停止
while (1)
{
if (check_button_pressed())
{
drive_state_step = (drive_state_step + 1) % 5; // 循环切换状态
}
if (drive_state_step == 0) drive( 500, 0); // 前进
else if (drive_state_step == 1) drive(-500, 0); // 后退
else if (drive_state_step == 2) drive( 0, -500); // 左转
else if (drive_state_step == 3) drive( 0, 500); // 右转
else drive( 0, 0); // 停止
HAL_Delay(10); // 延迟
}

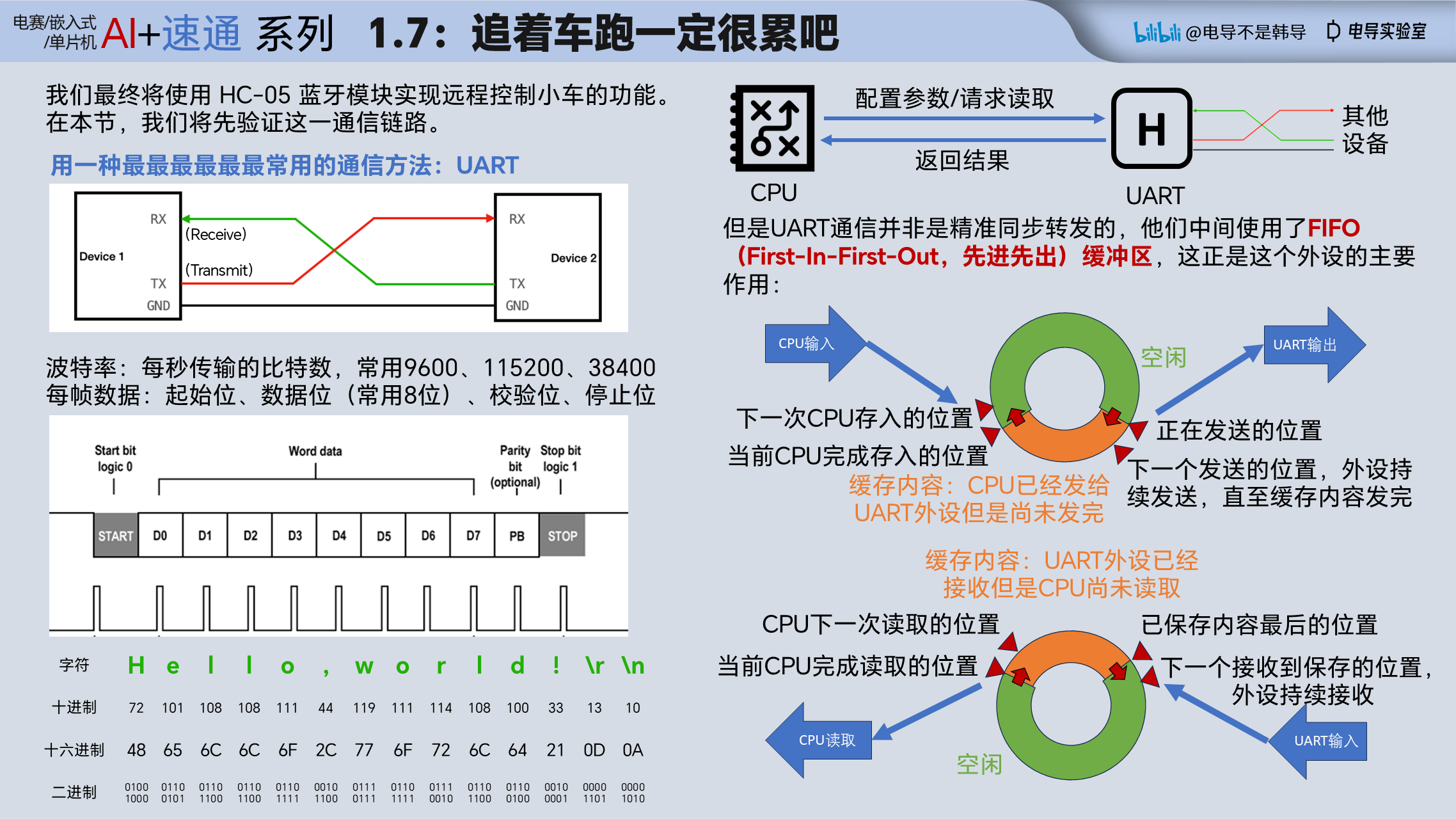

}STM.C.1.7 — 追着车跑一定很累吧：UART 串口与蓝牙模块
▶ 2:09:19 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 配置 HC-05 蓝牙模块的 UART 通信
- 实现 UART 回显：蓝牙发送的字符通过串口返回
- 按键发送 "Hello, world!" 字符串
核心知识点：
- 串口通信：通过 UART 协议进行数据传输。
- FIFO缓冲区：UART 使用环形缓冲区来管理数据的接收和发送。

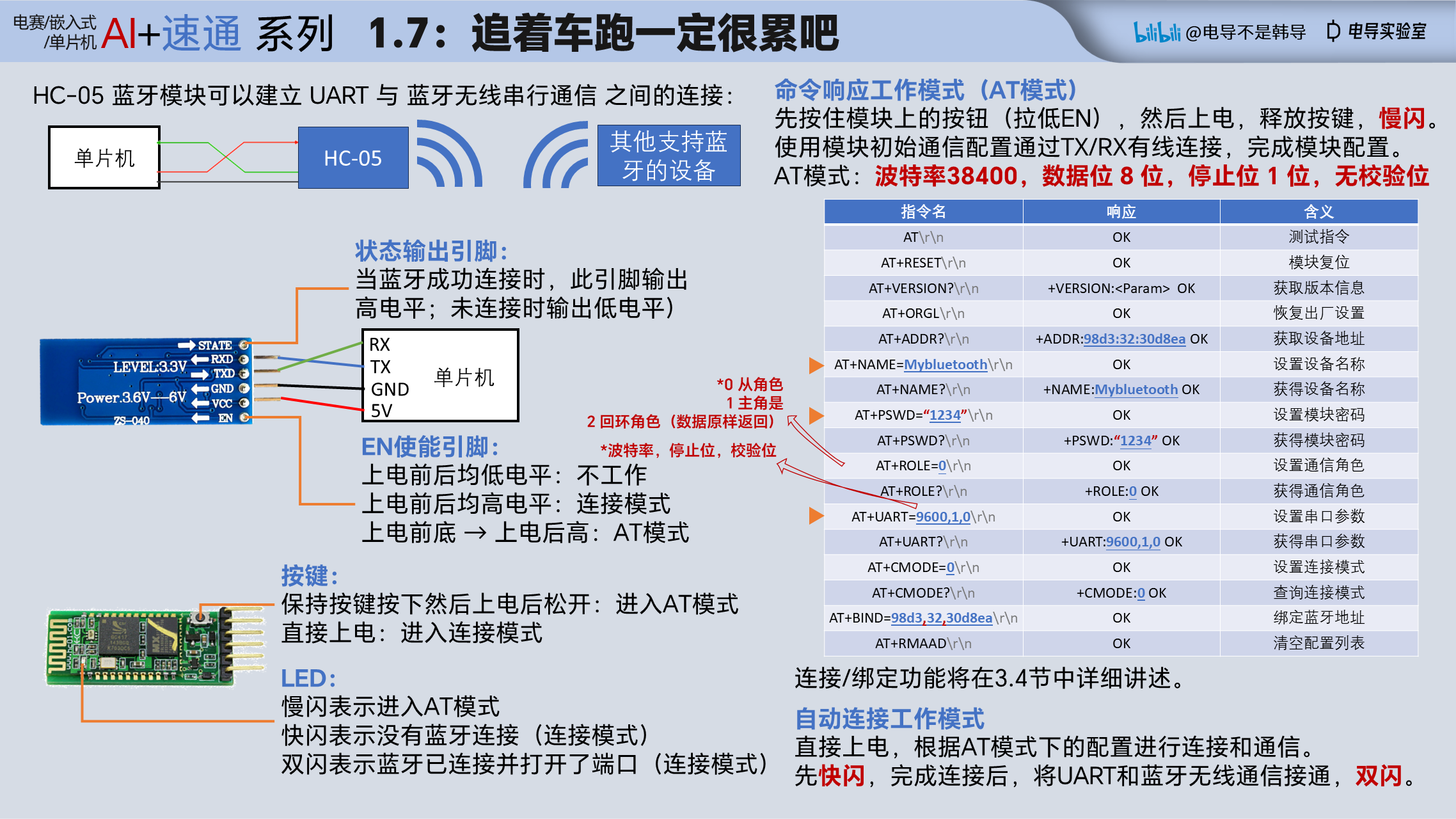

- HC-05 蓝牙模块：常用的蓝牙串口模块，可以通过 UART 与单片机通信。

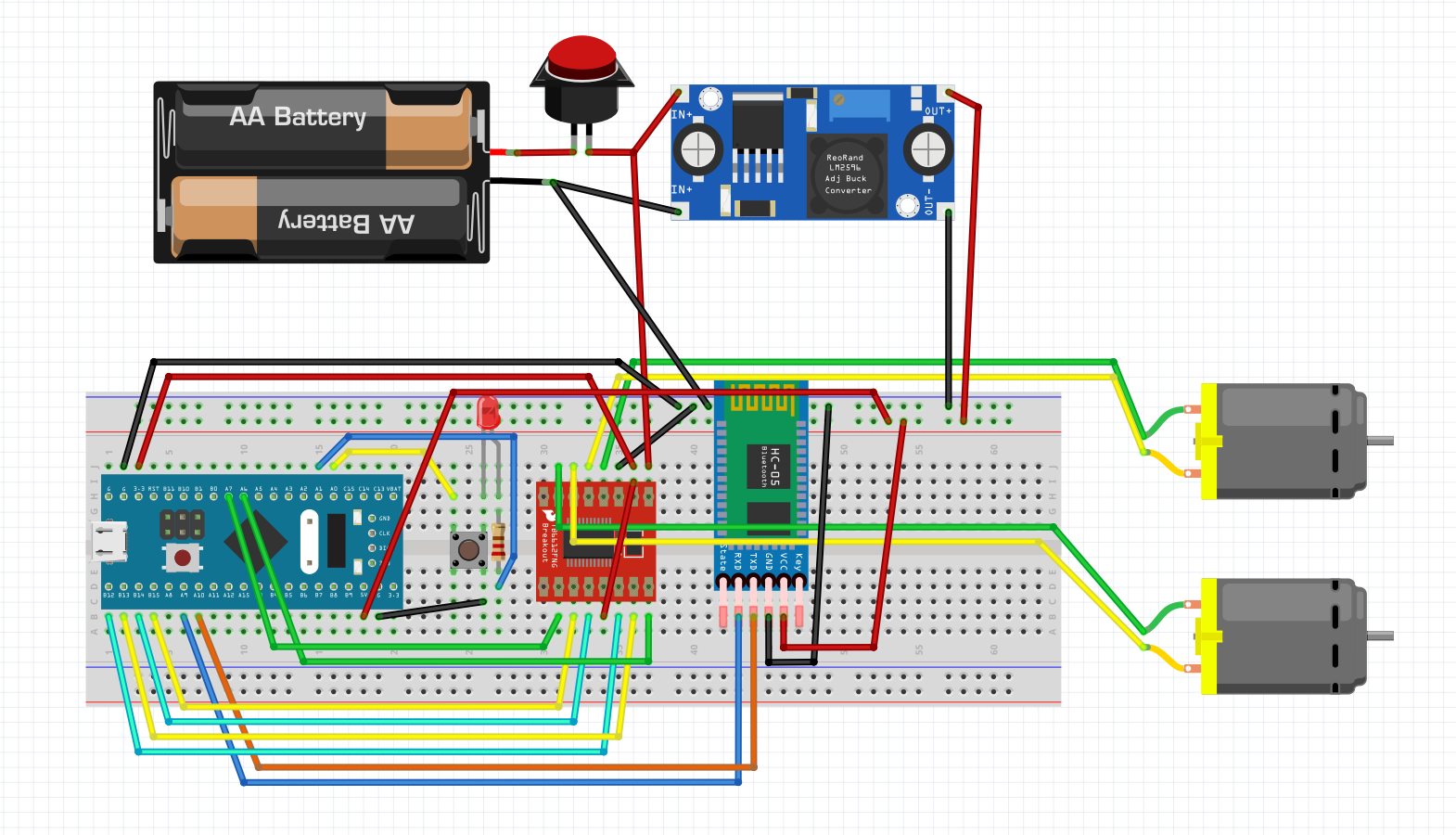

连接图：
技能点：
- uart_is_readable/writable可读/可写判断、指针遍历字符串
相关资源：
使用外部 USB 转串口模块（如 CH340 / CP2102）时，Windows 不自带驱动，需要额外安装。请根据模块芯片型号下载对应驱动：
c
//******** STM.C.1.7 ********//
// ▼ CubeMX 需配置（接续第 6 节）：
// ① 串口：左侧 Categories → Connectivity → USART1 → Mode → 选 “Asynchronous”
// （芯片图 PA9/PA10 自动复用为 USART1_TX / USART1_RX）
// ② 参数：USART1 → Parameter Settings → Baud Rate = 115200；Word Length = 8 Bits；
// Parity = None；Stop Bits = 1（与 HC-05 蓝牙模块默认串口参数一致）
// ③ NVIC：Categories → System Core → NVIC → 勾选 “USART1 global interrupt”
// （本节改用中断接收，每个字节到达时自动进入 USART1_IRQHandler）
// ④ GENERATE CODE；生成 MX_USART1_UART_Init() 与 huart1（若 chapter_main(); 被清空需补回）
/* huart1(USART1) 由 CubeMX 生成，供第 7/8 节蓝牙透传使用 */
extern UART_HandleTypeDef huart1;
/* ---------- USART1 环形缓冲区的接收与发送 ----------
* F103 串口只有一个字节的接收缓冲，不会自动放到环形缓存区中，
* 因此要手动配置中断，每次收到新的字符自动放置到环形缓冲区中。
* 关于中断将在 2.1 中更详细介绍，这里只大概理解即可
*/
#define UART_RX_RING 32
static volatile uint8_t uart_rx_ring[UART_RX_RING]; /* 收到的字节环形缓冲 */
static volatile uint8_t uart_rx_head = 0; /* 中断写入位置 */
static volatile uint8_t uart_rx_tail = 0; /* 主循环读出位置 */
volatile uint8_t uart_rx_byte = 0; /* 中断当前收到的字节 */
/* 收完一个字节的回调：存入环形缓冲，并立即重新挂起接收（等下一个字节） */
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if (huart->Instance == USART1)
{
uint8_t next = (uint8_t)((uart_rx_head + 1) % UART_RX_RING);
if (next != uart_rx_tail) /* 缓冲未满才写入（满则丢弃） */
{
uart_rx_ring[uart_rx_head] = uart_rx_byte;
uart_rx_head = next;
}
HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);
}
}
/* 环形缓冲读取接口：USART1 中断负责写入；uart_handler 与
uart_handler_control 都从这里读字节。 */
bool uart_rx_available(void)
{
return uart_rx_tail != uart_rx_head;
}
uint8_t uart_rx_read(void)
{
uint8_t c = uart_rx_ring[uart_rx_tail];
uart_rx_tail = (uint8_t)((uart_rx_tail + 1) % UART_RX_RING);
return c;
}
/* ---------- 双向环形缓冲区代码部分结束 ---------- */
void chapter_main(void)
{
// （USART1 已在 main() 的 MX_USART1_UART_Init() 初始化；按键 PA0 已由 MX_GPIO_Init 初始化）
/* 开启 USART1 接收中断：每个字节一到就存入环形缓冲，主循环再从容取出 */
HAL_NVIC_SetPriority(USART1_IRQn, 6, 0);
HAL_NVIC_EnableIRQ(USART1_IRQn);
HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);
// 接收到的数据再通过 UART 发送回去，形成回显
while (1)
{
/*
环形缓冲可读判断 uart_rx_available()：中断负责写入，主循环只判断有没有新字节，
*/
while (uart_rx_available())
{
uint8_t c = uart_rx_read(); // 从环形缓冲取一个字符（uart_rx_read）
HAL_UART_Transmit(&huart1, &c, 1, 100); // 原样发回去（回显）
}
/*
指针遍历字符串：通过指针 msg 遍历字符串中的每个字符，
逐个发送直到遇到字符串结束符 \0。
*/
if (check_button_pressed())
{
const char *msg = "Hello, world!\r\n";
while (*msg) // 还没到结尾 \0 就继续
{
HAL_UART_Transmit(&huart1, (uint8_t *)msg++, 1, 100); // 一次发一个字符
}
}
}

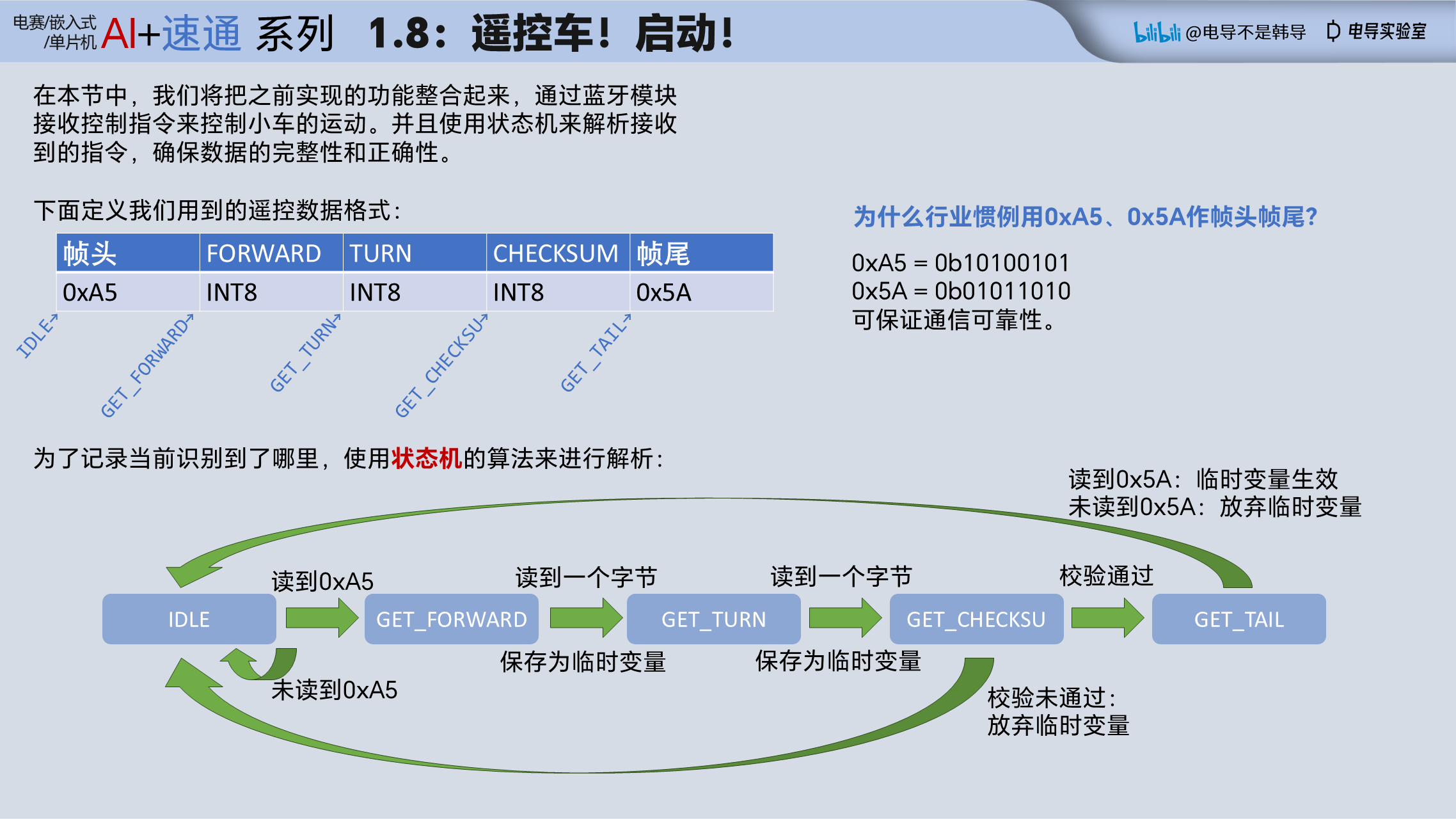

}STM.C.1.8 — 遥控车！启动！：状态机与通信协议
▶ 2:41:40 起2:58:52一个项目速通单片机 STM32F103C8T6 第1章：上手完成第一台遥控车|GPIO PWM UART 蓝牙 电机 状态机 TIM 定时器 串口 驱动
本节我们将做：
- 整合所有功能，通过蓝牙接收控制指令控制小车
- 使用状态机解析 5 字节通信协议
核心知识点：
- 状态机：通过定义不同的状态来管理程序的流程和逻辑，使得程序更清晰、更易于维护。
- 通信协议设计：设计一个简单的协议来解析从蓝牙模块接收到的控制指令。
技能点：
- 状态机设计、缓冲区轮询、switch条件语句、校验和验证
c
//******** STM.C.1.8 ********//
// 协议帧：0xA5 | forward(有符号) | turn(有符号) | 校验和 | 0x5A
static enum {
IDLE, // 等待帧头
GET_FORWARD, // 已收帧头，等待 forward 字节
GET_TURN, // 已收 forward，等待 turn 字节
GET_CHECKSUM, // 已收 turn，等待校验和字节
GET_TAIL // 已收校验和，等待帧尾
} uart_state = IDLE;
// 解析结果：两个有符号速度量（本章写入，供主循环读取）
int16_t forward_speed = 0, turn_speed = 0;
/* 主循环：把缓冲里攒下的字节逐个喂给状态机解析 */
void uart_handler(void)
{
while (uart_rx_available())
{
uint8_t c = uart_rx_read();
static int8_t byte1 = 0, byte2 = 0;
/*
switch 条件语句：根据 uart_state 的不同值执行不同的代码块，实现状态机的逻辑。
*/
switch (uart_state)
{
case IDLE:
if (c == 0xA5)
{
uart_state = GET_FORWARD; // 检测到帧头，进入下一状态
byte1 = 0; // 清零中间变量
byte2 = 0;
}
break;
case GET_FORWARD:
byte1 = (int8_t)c; // 转换为有符号，支持负数（后退）
uart_state = GET_TURN;
break;
case GET_TURN:
byte2 = (int8_t)c;
uart_state = GET_CHECKSUM;
break;
case GET_CHECKSUM:
/*
校验和验证：通过 (byte1 + byte2) & 0xFF 计算校验和，
与接收到的校验字节比较，确保数据传输的准确性。
*/
if (((byte1 + byte2) & 0xFF) == c)
{
uart_state = GET_TAIL; // 校验通过，等待帧尾
}
else
{
uart_state = IDLE; // 校验失败，复位
}
break;
case GET_TAIL:
if (c == 0x5A) // 帧尾校验
{
forward_speed = byte1 * 4; // 前进速度（*4 放大到 -1000~1000）
turn_speed = byte2 * 4; // 转向速度
}
uart_state = IDLE;
break;
}
}
}
void chapter_main(void)
{
// 所有 GPIO/PWM/串口初始化已在 main() 里由 CubeMX 生成的
// MX_GPIO_Init() / MX_TIM2_Init() / MX_TIM3_Init() / MX_USART1_UART_Init() 完成，
// 这里只需要把两路 PWM 真正“开始输出”（CubeMX 不会自动 Start）。
init_pwm_led(); // 启动 TIM2_CH2 呼吸灯 PWM
init_motor(); // 启动 TIM3 两路电机 PWM
/* 开启 USART1 接收中断：每个字节一到就存入环形缓冲，不再 10ms 轮询丢帧 */
HAL_NVIC_SetPriority(USART1_IRQn, 6, 0);
HAL_NVIC_EnableIRQ(USART1_IRQn);
HAL_UART_Receive_IT(&huart1, (uint8_t *)&uart_rx_byte, 1);
while (1)
{
/*
状态机协议解析：主循环把“中断收进缓冲”的字节逐个取出来解析（uart_drain），
提取 forward_speed 和 turn_speed 两个控制量。
*/
uart_handler(); // 缓冲字节 → 状态机 → forward_speed/turn_speed
/*
控制指令应用：将解析出的 forward_speed 和 turn_speed 传入 drive 函数，
drive 内部通过差速转向算法控制左右轮电机，实现小车运动。
*/
drive(forward_speed, turn_speed); // 根据解析的指令控制小车运动
update_breathing_led(true); // 呼吸灯
HAL_Delay(10); // 延迟
}
}恭喜你，你已经完成了 STM.C.1 课程的所有内容！驾驶你的小遥控车，能忍住不来一场碰碰车比赛吗？
